Goujon de bridage pour système de centrage et bridage au point zéro modulaire CP155 series

pour machine-outilà système de serrage multipleà grande précision

Présentation du produit

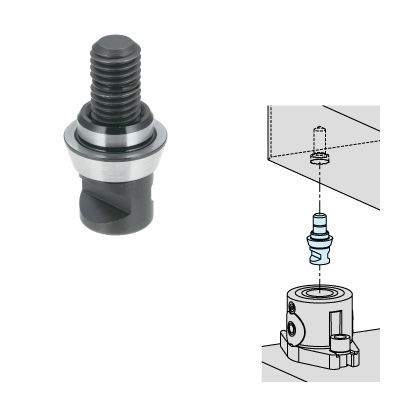

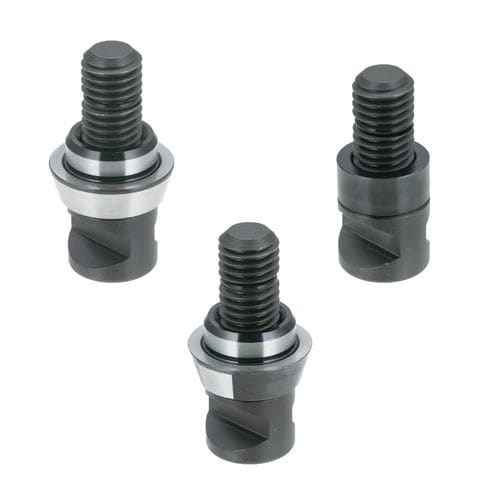

Vis flottantes coniques pour modules de serrage et systèmes de serrage par traction, série CP155 (IMAO). Conçues pour la compensation de déformation et l'alignement précis dans les applications modulaires de serrage par traction.

Catalogue PDF

• Dernière fiche technique (datasheet produit disponible)

Produits associés

• [CP150] MODULES DE SERRAGE (Brides)
• [CP151] MODULES DE SERRAGE (Double)
• [CP152] MODULES DE SERRAGE (Simple)
• [CP155-DM] VIS FLOTTANTES CONIQUES
• [CP156-M] VIS DE SERRAGE

Informations techniques

• Détails des vis de compensation de déformation pour mors de serrage modulaires (PDF technique)
• Introduction au système de serrage par traction (présentation produit/système)

Données CAO
Indicateurs : Pièces signalées comme New et conformes RoHS.
Numéros de pièces disponibles et formats CAO:
Numéro de pièce | Formats CAO disponibles
CP155-12001LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-12002LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-16001LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-16002LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-20001LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-20002LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP

Remarques
Le téléchargement des fichiers CAO est disponible uniquement sur PC. Le service de téléchargement CAO IMAO et les informations sur les formats CAO et les conditions d'utilisation sont fournis.

Conseil dépannage
Si un dessin CAO apparaît à l'écran ou si un message d'erreur s'affiche lors de la tentative de téléchargement, ouvrez le menu du lien de téléchargement par clic droit et choisissez "Enregistrer la cible sous" (ou équivalent) pour sauvegarder le fichier localement.

Caractéristiques / spécifications techniques

• Brand: IMAO
• Type de produit : Vis flottantes coniques pour modules de serrage
• Série : Série CP155
• Numéros de pièces : CP155-12001LM, CP155-12002LM, CP155-16001LM, CP155-16002LM, CP155-20001LM, CP155-20002LM
• Conformité/indicateurs : New (badge sur les pièces listées), RoHS
• Formats CAO disponibles : DXF, DWG, SOLIDWORKS (zip), IGES (zip), Parasolid (zip), STEP (zip)
• Fiche technique : Dernière fiche technique disponible (PDF)
