Unité de bridage mécanique QLSWC

manuellepour pièces à usinerpour usinage

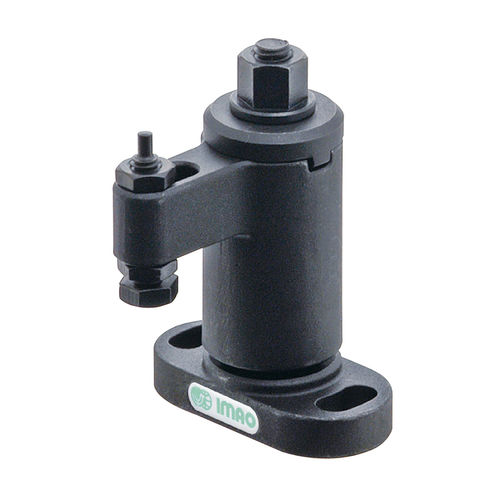

QLSWC : Serre-joints pivotant pour le contrôle du couple de serrage - Pince pivotante manuelle pour le contrôle de la force de serrage avec une clé dynamométrique - Le mécanisme de verrouillage à vis permet une course de serrage plus longue et une force de serrage plus importante - Idéal pour les montages d'usinage, d'assemblage et d'inspection. - Peut serrer des surfaces brutes ou finies. Le bras du serre-joint pivote en position au-dessus de la pièce à usiner et serre directement vers le bas en tournant la tête hexagonale. Sens de pivotement du bras de serrage : Sens des aiguilles d'une montre (droite) Force de serrage : 2300 à 7500N Couple de serrage admissible : 6 à 45 Nm Matériaux Base, rondelle, écrou à bride, broche de serrage : Acier S45C, trempé et revenu, finition oxyde noir Corps : Acier SCM440, trempé et revenu, finition oxyde noir Fiche technique : https://www.imao.co.jp/files/on-cat/pdf/en/qlswc-hex-e.pdf
