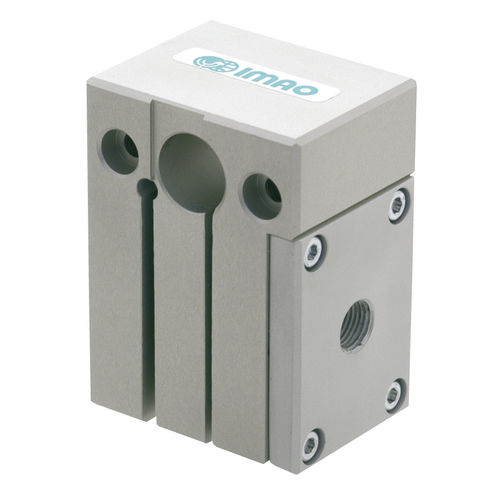

Système de serrage pneumatique QSCA

de broched'arbrecompact

Système de blocage pneumatique de l'arbre. Serrage par ressort, desserrage par air. Disponible pour les arbres de 10, 12, 14, 15, 16 et 20 mm de diamètre. Actionnement pneumatique : 0.5 - 0,7 MPa Serrage par pression du ressort Déverrouillage par pression d'air L'alimentation en air permet de comprimer le ressort pour déverrouiller l'arbre. Le relâchement de l'air permet de faire travailler le ressort pour verrouiller l'arbre. -Caractéristique 1. Capacité de multi-serrage simultané La connexion de la tuyauterie d'air à plusieurs colliers de serrage rapide installés permet de réaliser le serrage/desserrage en une seule opération. Parfait pour une utilisation sur des machines où de nombreux cycles de serrage/desserrage sont effectués, ou pour des applications de multi-serrage. -Caractéristique 2. Fonctionnement à distance Grâce à l'alimentation en air, il est possible d'effectuer une opération à distance ou d'installer le dispositif à des endroits hors de portée. Il peut également être installé dans des endroits invisibles, comme l'arrière des machines, pour préserver l'apparence des machines. -Caractéristique 3. Serrage positif Le mécanisme de serrage à pression de ressort et de desserrage à pression d'air empêche la force de blocage de l'arbre de diminuer. Avec l'automatisation du serrage, tout opérateur peut effectuer un serrage uniforme. -Caractéristique 4. Gain d'espace Pas besoin d'un espace d'installation plus grand que la taille du corps (pas besoin d'espace pour la poignée). Corps/Plaque de recouvrement : Alliage d'aluminium A5052, finition par sablage, anodisé, naturel Joint torique : caoutchouc nitrile
