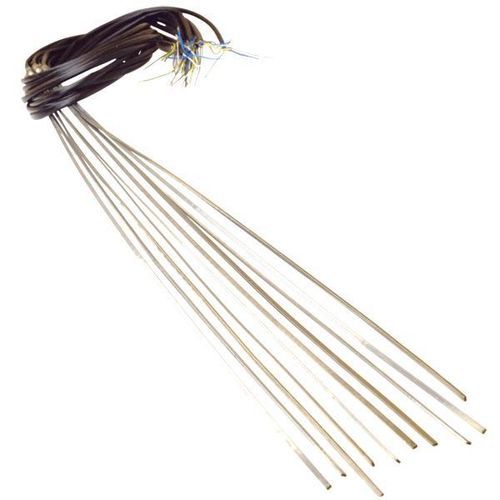

Bobine chauffante

Présentation du produit
Les chauffages à bobine droite sont conçus pour le chauffage de tuyaux métalliques de petites dimensions. Les chauffages à bobine droite IHP sont fabriqués en acier inox AISI321 et sont proposés en plusieurs classes de puissance afin de s'adapter au mieux au diamètre du tuyau et aux exigences du process. L'intégration d'une thermocouple interne permet un contrôle précis de la température et améliore la durée de vie de l'élément.

Contrôle et utilisation
Le chauffage peut être associé à l'armoire de commande PID d'IHP pour constituer un système de chauffage complet offrant un contrôle précis, des fonctions de rampe, une température maximale réglable et des étapes programmables avec rampe et consigne. Le chauffage à bobine droite peut être monté sous le tuyau ou spiralé autour de celui-ci selon le diamètre et les besoins personnalisés. Attention : une fois spiralé, le chauffage ne tolère pas de nouveaux cintrages après la première mise en chauffe. IHP propose également une assistance à l'installation et des opérations de maintenance préventive.

Produits associés

• Chauffages à bobine silicone 200°C
• Bande chauffante numérique 250°C
• Bande chauffante numérique 450°C
• Chauffages à bobine 750°C
• Chauffages de buse enroulés 750°C
• Câble chauffant isolé minéral 1000°C

Caractéristiques techniques
Matériau : acier inox AISI321 avec soudage TIG
Fil chauffant : NiCr80/20
Isolation : MgO compact
Longueur conducteurs nickel isolés PTFE : 1000 mm
Protection des sorties : câbles PFA, câble tressé acier inox, flexible métallique galvanisé
Courant de fuite (à froid) : < 0,5 mA
Tolérance puissance : +5% -10%
Tolérance résistance : +10% -5%
Rigidité diélectrique : 1000 V
Isolation (à froid 1000Vcc) : > 10 MΩ
Tension : 230V
Température maximale de la gaine de l'élément chauffant : 750°C
Température maximale du câble : 260°C
Rayon minimum de courbure (interne) : 10 mm
Sorties de connexion : Axiale, Radiale, Tangentielle
Modèles standard avec et sans thermocouple Fe/CuNi (type J)
Autres dimensions sur demande
Certaines pièces peuvent subir des modifications temporaires de leur forme d'origine pour permettre un emballage efficace et un transport sûr. Ces ajustements sont conçus pour être facilement annulés à la réception par le client.

Profils disponibles
○ Profils ronds - 1,8 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 / 7,5 / 8 / 8,5
☐ Profils carrés - 1,8 x 1,8 / 3 x 3 (-0,0 +0,15) / 3,5 x 3,5 / 4,5 x 4,5 / 5 x 7 / 6 x 6 / 7,5 x 7,5 / 8 x 8
▭ Profils rectangulaires - 2,2 x 4,2 (-0,0 +0,15) / 5,5 x 12 (-0,15 +0,10) / 6 x 16 (-0,15 +0,10)

Gamme standard (sélection de lignes)
Taille(mm) - Longueur totale (mm) incl. longueur froide 90mm - Puissance (W) @ 230V
○ 3 - 400 - 180
- 550 - 250
- 650 - 315
- 800 - 400
- 950 - 500
- 1150 - 630
- 1500 - 800
- 2000 - 1250
- 2500 - 1350
○ 4 - 400 - 200
- 550 - 315
- 750 - 400
- 950 - 500
- 1150 - 630
- 1350 - 750
- 1650 - 1000
- 2000 - 1250
- 2500 - 1500
☐ 3 x 3 - 200 - 175
- 240 - 175
- 300 - 225
- 350 - 250
- 390 - 215
- 400 - 300
- 450 - 350
- 500 - 400
- 540 - 325
- 600 - 500
- 650 - 400
- 700 - 500
- 740 - 470
- 800 - 600
- 900 - 700
- 940 - 610
- 1000 - 800
- 1140 - 630
- 1200 - 900
- 1500 - 750
- 1800 - 1100
- 2000 - 1400
- 2500 - 1500
☐ 6 x 6 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
- 3750 - 3500
▭ 2,2 x 4,2 - 200 - 175
- 250 - 190
- 330 - 200
- 380 - 225
- 430 - 250
- 480 - 300
- 560 - 350
- 630 - 400
- 700 - 450
- 750 - 550
- 860 - 625
- 950 - 675
- 1000 - 700
- 1200 - 800
- 1400 - 950
- 1600 - 1100
- 1800 - 1200
- 2000 - 1300
- 2250 - 1400
- 2500 - 1500
▭ 5 x 7 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
