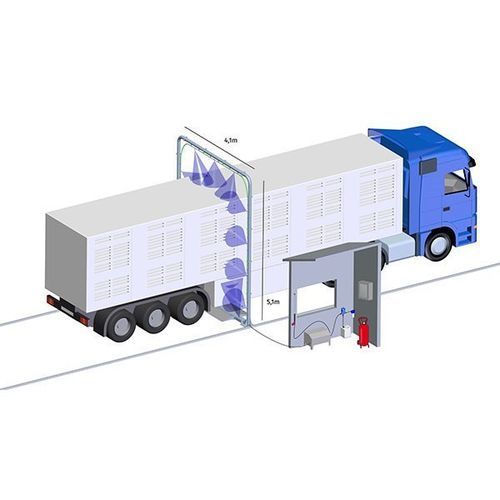

Unité de désinfection à pulvérisation IDA

par brouillardpour véhiculespour bâtiment d'élevage

Présentation
IDA est un système modulaire de désinfection et de lavage de véhicules conçu pour les élevages et fermes d'élevage afin de limiter la propagation de maladies et de virus. Le système intègre des modules pompe, dosage/filtration, connexion, désinfection des roues/châssis, arche de désinfection et plateformes. Conçu pour les sites devant respecter des normes d'hygiène strictes, l'assemblage est boulonné et ne nécessite pas d'outils spéciaux.

Principales caractéristiques

• Système modulaire comprenant pompe, kit de dosage/filtration, kits de connexion, kits de désinfection roues/châssis, arche et plateformes.
• Application : désinfection et lavage des véhicules et châssis en élevages et fermes d'élevage.
• Fonctionnement automatique et manuel possible : cellules photoélectriques, vannes de commande et de sécurité, manomètre et voyant lumineux.
• Matériaux : structures en acier galvanisé et conduites en acier inox AISI 304 pour les lignes exposées.

Modules inclus dans le système modulaire IDA

• Kit module pompe : ZX.9900
• Kit filtration et dosage du désinfectant : ZX.9922
• Kit de connexion : ZX.9902
• Kit désinfection roues et châssis : ZX.9907 et ZX.9903
• Kit arche de désinfection : ZX.9908 et ZX.9904
• Kit plateforme : ZX.9911
• Caisse d'emballage : SCQ.0002

Composition d'un kit (exemple : ZX.9999)
La composition détaille les composants modulaires et sous-kits constituant la solution complète. Les quantités indiquées correspondent aux descriptions ci-dessous.

ZX.9900 (Module pompe)
Pression de service 100 bar, débit 21 l/min. Châssis en acier galvanisé avec capot en acier inox. Complet avec :

• Moteur électrique 3x400V - 1450 tr/min
• Pompe à came HP 150 bar, 21 l/min avec 3 pistons en céramique et tête en laiton
• Vanne de commande et vanne de sécurité
• Manomètre
• Cellules photoélectriques pour fonctionnement automatique
• Voyant lumineux pendant le fonctionnement
• Commande ON-OFF manuelle avec kit anti-gel

Quantité : 1

ZX.9902 (Kit de connexion)
Kit de liaison entre la pompe et l'arche : 4 tuyaux en acier inox AISI 304 ø14x1,5 mm, longueur 3 m, raccords d'entrée/sortie, 12 support anti-vibration et tuyau flexible de liaison.
Quantité : 1

ZX.9907 (Kit châssis métal)
Châssis métallique : 5 cadres de base en acier galvanisé de 71 cm boulonnés entre eux et deux entretoises en acier inox galvanisé de 110 cm.
Quantité : 1

ZX.9903 (Kit ligne)
Kit ligne : 6 tuyaux flexibles, 16 buses de brumisation et les raccords nécessaires.
Quantité : 1

ZX.9908 (Kit structure métallique)
Structure métallique : 6 colonnes en acier galvanisé de 110 cm et 3 poutres en acier galvanisé de 110 cm, assemblage boulonné.
Quantité : 1

ZX.9904 (Kit ligne)
Kit ligne : 10 tuyaux flexibles, 7 buses de brumisation et raccords.
Quantité : 1

ZX.9911 (Kit plateforme)
Kit plateforme composé de 4 plateformes en acier galvanisé, fixables au cadre de désinfection des roues par boulons.
Quantité : 1

Accessoires optionnels

• 8.2002S — Nébuliseur double vie revêtu en interne d'époxy. Équipement : pistolet (pièces internes Viton® + acier inox), lance 600 mm inox avec buse éventail en laiton, manomètre, soupape de sécurité, vanne à boule, tuyau spirale Rilsan 10 m avec raccord anti-torsion. Pression max 8 bar.
• ZX.9905 — Kit groupe pompe fourni avec tuyau haute pression 20 m, tuyau 1200 mm complet avec pistolet et vannes d'arrêt. La phase de lavage exclut la phase de désinfection.
• CDR.2023-25 — Idro Safe 25 L : produit désinfectant et antibactérien de grade dispositif médico-chirurgical.
• ZX.2350-10 — BKD®-Purple 10 L : concentré détergent/sanitizer.

Multimédia
La fiche produit référence une vidéo démonstrative du système.

Caractéristiques techniques

• Dénomination commerciale : IDA
• Type : Système modulaire de désinfection et lavage de véhicules
• Application principale : désinfection et lavage des véhicules et châssis pour élevages
• Module pompe (ZX.9900) : pression 100 bar, débit 21 l/min
• Moteur pompe : moteur électrique 3x400V - 1450 tr/min
• Pompe : pompe à came, 3 pistons en céramique, tête en laiton (HP 150 bar, 21 l/min indiqué dans la description)
• Matériaux : châssis acier galvanisé, capots inox, tuyauterie AISI 304
• Automatisation : cellules photoélectriques, vannes de commande/sécurité, manomètre, voyant
• Assemblage : châssis et poutres modulaires boulonnés ; pas d'outils spéciaux requis
• Kits inclus : ZX.9922, ZX.9902, ZX.9907/ZX.9903, ZX.9908/ZX.9904, ZX.9911, SCQ.0002
