Rayonnage picking COMPATTA

pour entrepôt de stockagepour l'industrie agroalimentairemultistockage

Présentation

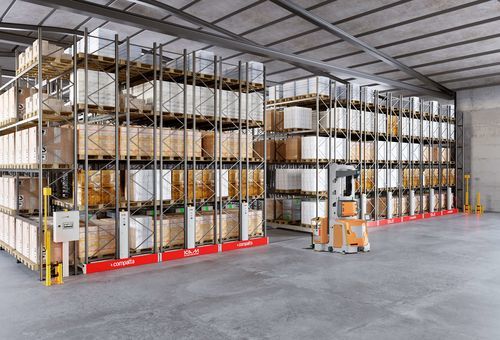

COMPATTA est le système de rayonnages compactables pour le stockage intensif de charges lourdes et volumineuses. Il s'agit d'un entrepôt semi-automatique constitué de rayonnages montés sur des bases mobiles qui, grâce à un mécanisme motorisé, se déplacent sur des rails intégrés au sol. Le déplacement des bases mobiles permet l'ouverture d'un couloir d'accès au matériau ; l'opérateur peut ouvrir ou fermer le couloir via le bouton à bord de la base ou par radiocommande.

Fonctionnement
La séquence opérationnelle typique comprend :

• Identification de l'opérateur (via tablette optionnelle, RFID ou saisie identifiant/mot de passe).
• Recherche ou demande du matériel dans le système de gestion.
• Consentement à la manoeuvre via dispositif/bouton dédié.
• Ouverture du couloir sélectionné via la motorisation des bases mobiles.
• Opération de prélèvement ou dépôt effectuée par l'opérateur ; libération et déconnexion à la fin de l'activité.

Sécurité et contrôle
Des barrières photoélectriques positionnées à l'entrée, le long des allées de service et sur les bases mobiles arrêtent immédiatement les déplacements en cas de présence de personnes ou d'obstacles. Chaque mouvement nécessite le consentement opérationnel via un bouton sur l'armoire électrique générale ou sur les armoires à bord de chaque base mobile.

Avantages principaux

• Optimisation de l'espace : économie de plus de 40 % de la surface occupée par rapport aux systèmes traditionnels.
• Capacité accrue : augmentation de la capacité de stockage jusqu'à plus de 80 % pour une même surface.
• Accessibilité et sélectivité élevées des matériaux.
• Possibilité de réutilisation des rayonnages existants.
• Réduction des coûts énergétiques, particulièrement en environnements frigorifiques.
• Conception modulaire et extensible dans le temps.

Applications principales
Entrepôt pour palettes de produits à rotation moyenne-faible ; entrepôt intermédiaire ou d'expédition ; stockage de profilés, bobines, pièces longues ou irrégulières ; stockage en environnements frigorifiques jusqu'à -30°C. Idéal pour palettes et marchandises de dimensions et poids différents, y compris en environnements frigorifiques.

Types de charges gérées

• Palettes
• Pièces longues
• Bobines / rouleaux
• Caisses / bacs

Manutention et intégrations
Glissement des bases sur rails intégrés au sol avec mécanisme motorisé ; commandes via bouton à bord de la base ou radiocommande (systèmes Relax, Lux, Picking). Possibilité d'intégration avec lecteurs de codes-barres et RFID pour l'identification et le suivi des matériels.

Logiciel
ICON est le logiciel web qui gère COMPATTA : application multilingue et multi-machine, conçue pour s'interfacer avec les WMS et ERP les plus répandus. Il offre des temps de réponse rapides, un traitement optimisé des trajets et l'attribution d'autorisations spécifiques aux utilisateurs.

Caractéristiques / spécifications techniques

• Système : entrepôt semi-automatique compactable basé sur des rayonnages mobiles.
• Bases mobiles : longueurs jusqu'à 70 m.
• Charge maximale : jusqu'à 48 t (capacité maximale par configuration).
• Conception : structure modulaire, extensible, avec option antisismique.
• Sécurité : barrières photoélectriques aux entrées et le long des allées ; interrupteurs de consentement des mouvements.
• Contrôle : motorisation sur rails intégrés au sol ; commandes via bouton à bord, radiocommande ou tablette (optionnelle, incluant RFID).
• Interfaces optionnelles : lecteurs de codes-barres, RFID ; gestion via radiocommande (Relax, Lux, Picking).
• Logiciel : ICON, web-based, multilingue, multi-machine, intégration WMS/ERP ; interface utilisateur avec console tactile et GUI Windows.
• Environnement d'exploitation : compatible avec environnements normaux et frigorifiques (jusqu'à -30°C).
• Bénéfices espace/capacité : économie d'espace >40 % et augmentation de capacité jusqu'à plus de 80 % par rapport aux rayonnages traditionnels.
