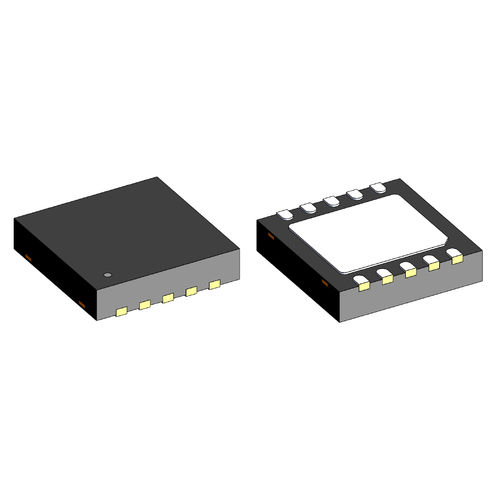

Codeur rotatif absolu iC-MA

à effet Hall

Applications Sondes analogues et numériques d'angle Encodeurs angulaires par accroissement Encodeurs multitours magnétiques Remplacement de potentiomètre Commutateur rotatif sans contact Commutation des moteurs sans brosse de C.C Compteur de débit Dispositifs Rangée quadruple de sonde de Hall pour l'ajustement erreur-tolérant Non sensible aux champs parasites magnétiques dus à la technique de mesure différentielle Interpolateur avec une résolution de jusqu'à 256 étapes d'angle par cycle De rotation accélère à 60 000 t/mn 4 étapes protégées d'entrée-sortie pour des sorties de signal Trois entrées de configuration pour le choix de mode d'opération Modes d'opération analogues : - signaux de sinus/cosinus commandés à 2 Vpp - signal de triangle ou de dent de scie avec l'amplitude sélectionnable Modes d'opération de Digitals : - Signaux de quadrature d'A/B avec l'impulsion d'incrémentation de Z - Contre- impulsions pour les compteurs binaires externes Cascader d'IC-MA multiple possible à l'opération à chaînes Signal d'erreur produit pour la détection de la basse force de champ magnétique Modes additionnels d'opération avec la puissance d'énergie réduite Mode 'attente'une fois non permis Température ambiante prolongée du °C -40… +125
