Passerelle de communication S7++

industrielleTCPEthernet

Description

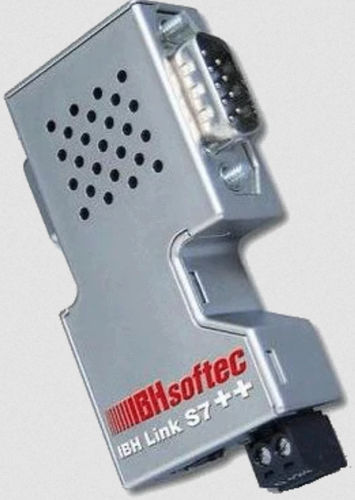

Lorsqu'une API Siemens doit être connectée à un PC via Ethernet, la solution courante est d'utiliser un CP / processeur de communication. IBHsoftec propose une alternative : IBH Link S7++. Il s'agit d'une passerelle Ethernet‑PROFIBUS destinée à la programmation, à la configuration d'entraînements, à la communication PC–API, à la communication inter‑API et aux applications FDT. Le IBH Link S7++ peut être connecté via un hub, un switch ou directement au port réseau d'un PC avec un câble crossover. Le protocole utilisé est le TCP/IP standard, permettant le contrôle via VPN ou routeur. Les fonctions en ligne sont possibles via PROFIBUS DP jusqu'à 12 Mbit/s ou via PPI/MPI. Le IBH Link S7++ évite l'utilisation de CP Siemens et du logiciel Simatic Net.

Fonctions

• Diagnostic des nœuds PROFIBUS via navigateur web
• Master Class 2 pour services acycliques (DPV1)
• Configuration via navigateur web
• Configuration via NetPro
• Support Windows 8 64 bits
• Support Windows 10 64 bits
• Support Windows 11 64 bits
• Support STEP7 64 bits
• Synchronisation de l'heure
• Diagnostic PROFIBUS
• Diagnostic des esclaves
• Paramétrage des esclaves via DPV1
• Routage de jeux de données
• Configuration d'entraînements
• Intégration dans le TIA Portal
• DHCP
• S7‑Routing via RFC1006
• Fetch/Write via RFC1006
• Communication PLC–PLC
• Accès aux données de process depuis d'autres automates, Windows et Linux
• Support pour STARTER, S7‑PCT, PDM, LifeList
• Paramétrage et diagnostic des appareils de terrain via TCI
• Configuration des panels
• NOUVEAU : connexion aux Comfort Panels TRsystems notion.S (TP1500/TP1900/TP2200)
• Online vers SIMATIC S5 via SINEC L2
• Jusqu'à 16 connexions PC parallèles
• Jusqu'à 32 connexions MPI / DP parallèles
• Détection automatique du profil de bus
• Connecteur PG
• RJ45 avec autonegotiation
• LEDs de diagnostic
• Alimentation depuis l'interface MPI/DP
• Alimentation externe 24V

Logiciels, drivers et API
Les drivers pour SIMATIC MicroWin, STEP7, WinCC, ProTool et S7 for Windows sont fournis avec le IBH Link S7++. L'IBH OPC Server permet de connecter les visualisations à l'automate via IBH Link S7++. Le driver IBHNet autorise l'accès direct aux variables depuis des langages standards tels que Visual Basic ou Delphi. Une API pour applications HMI est incluse. Pour Windows, des exemples sont fournis en Visual Basic, Visual C, Visual C++, VB.net, Visual C#, Delphi et Excel. Des exemples pour Linux sont également fournis.

Caractéristiques techniques

• Modèle : IBH Link S7++
• Référence produit : 20266
• Interfaces : Ethernet, PROFIBUS DP, MPI / PPI
• Vitesse PROFIBUS DP : jusqu'à 12 Mbit/s
• Connexions parallèles : jusqu'à 16 connexions PC ; jusqu'à 32 connexions MPI/DP
• Protocoles pris en charge : TCP/IP, RFC1006 (S7‑Routing, Fetch/Write), ISO on TCP
• Configuration : via navigateur web et via NetPro
• Systèmes d'exploitation supportés : Windows 8/10/11 64 bits ; STEP7 64 bits ; Linux (exemples disponibles)
• Diagnostics : diagnostic des nœuds PROFIBUS via navigateur, diagnostic PROFIBUS, diagnostic des esclaves, LEDs de diagnostic
• Connecteurs : prise PG, RJ45 avec autonegotiation
• Alimentation : depuis l'interface MPI/DP si disponible ; sinon alimentation externe 24V
• Fonctions additionnelles : synchronisation horaire, routage de jeux de données, configuration d'entraînements, intégration TIA Portal, support STARTER/S7‑PCT/PDM/LifeList, paramétrage et diagnostic via TCI
