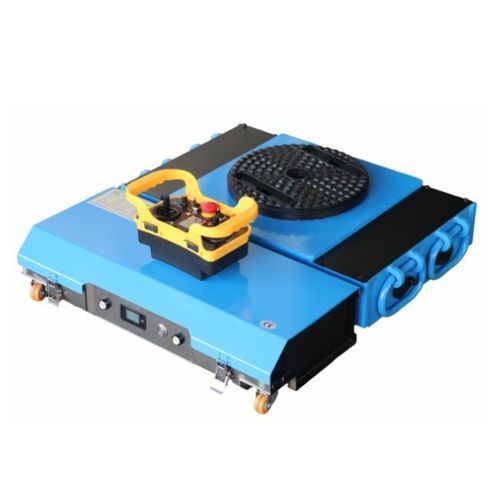

Patin rouleur manuel ES series

automoteurde transportsur batterie

Présentation
Le Patin à roulettes électrique ES-T est un dispositif de manutention motorisé et compact, conçu pour le déplacement précis et stable de machines et d'équipements lourds en ateliers, usines et entrepôts, notamment dans les espaces confinés.

Description de la série
La série ES-T est dotée d'une commande proportionnelle par joystick unique offrant une direction souple et un déplacement stable en ligne droite. Son moteur synchrone à commande numérique assure une motricité fiable, sécurisant et optimisant les opérations de transport de charges lourdes. Les capacités de traction disponibles vont de 20 tonnes à 50 tonnes, ce qui rend la série ES-T adaptée à l'installation, au repositionnement, à la maintenance et à la manutention industrielle de machines lourdes.

Caractéristiques générales

• Conception compacte avec dimensions extérieures réduites pour une utilisation dans des espaces restreints.
• Commande proportionnelle directe par joystick unique pour une direction aisée et un déplacement stable en ligne droite.
• Moteur synchrone à commande numérique offrant une traction fiable.
• Configuration à quatre roues optimisée pour la stabilité des charges lourdes.

Tableau des spécifications
Paramètre | Unité | ES20T | ES25T | ES30T | ES40T | ES50T
i-lift n° | | 1914001 | 1914002 | 1914003 | 1914005 | 1914006
Modèle | | ES20T | ES25T | ES30T | ES40T | ES50T
Capacité de traction | kg (lb) | 20000 (44000) | 25000 (55000) | 30000 (66000) | 40000 (88000) | 50000 (110000)
Capacité de chargement | kg (lb) | 10000 (22000) | 12500 (27500) | 15000 (33000) | 20000 (44000) | 25000 (55000)
Taille de la jante | mm (pouces) | 100 x 130 (3.9 x 5.1) | 100 x 130 (3.9 x 5.1) | 100 x 130 (3.9 x 5.1) | 120 x 155 (4.7 x 6.1) | 120 x 155 (4.7 x 6.1)
Nombre de roues | pcs | 4 | 4 | 4 | 4 | 4
Zone de chargement | mm (pouces) | 250 (9.8) | 250 (9.8) | 250 (9.8) | 250 (9.8) | 250 (9.8)
Dimensions totales (L x l x H) | mm (pouces) | 680x670x175 (26.8x26.4x6.9) | 680x670x175 (26.8x26.4x6.9) | 720x680x190 (28.3x26.8x7.5) | 800x740x210 (31.5x29.1x8.3) | 810x820x210 (31.9x32.3x8.3)
Alimentation batterie (V / Ah) | | 48/60 | 48/60 | 48/60 | 48/120 | 48/120
Moteur | kW | 0.75 | 1 | 1 | 2 | 2.5
Courant | A | 60 | 60 | 60 | 60 | 60
Tension de charge | V | 54.6 | 54.6 | 54.6 | 54.6 | 54.6
Vitesse de conduite | m/min | 10 | 10 | 10 | 10 | 10
Durée | | 240-300 | 240-300 | 240-300 | 240-300 | 240-300
Poids net | kg (lb) | 130 (286) | 132 (290.4) | 148 (325.6) | 212 (466.4) | 222 (488.4)

Caractéristiques / spécifications techniques

• Série : ES-T.
• Capacités de traction disponibles : 20 000 kg (ES20T), 25 000 kg (ES25T), 30 000 kg (ES30T), 40 000 kg (ES40T), 50 000 kg (ES50T).
• Capacité de chargement : 10 000 kg à 25 000 kg selon le modèle.
• Nombre de roues : 4 pcs.
• Taille de la jante : 100 x 130 mm (ES20T–ES30T) ; 120 x 155 mm (ES40T–ES50T).
• Zone de chargement : 250 mm (9.8 pouces).
• Dimensions (L x l x H) : de 680x670x175 mm à 810x820x210 mm selon le modèle.
• Alimentation batterie (V / Ah) : généralement 48 V / 60 Ah ; modèles lourds 48 V / 120 Ah.
• Moteur : moteur synchrone à commande numérique, puissance de 0.75 kW à 2.5 kW selon le modèle.
• Courant nominal : 60 A.
• Tension de charge recommandée : 54.6 V.
• Vitesse de conduite : 10 m/min.
• Autonomie / durée de fonctionnement : 240–300 (unités indiquées sur la fiche technique).
• Poids net : de 130 kg à 222 kg selon le modèle.
