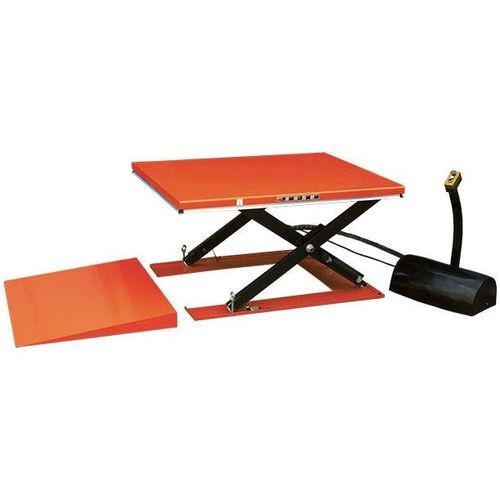

Table élévatrice à ciseaux HY series

électriquehydrauliqueélectro-hydraulique

Aperçu
La table élévatrice électrique profil bas HY-Series est une table à ciseaux conçue pour la manutention efficace de palettes et le chargement/déchargement ergonomique lorsque l'installation d'une fosse n'est pas possible. Disponible de 1 à 2 tonnes et avec une hauteur abaissée très faible (85–105 mm), elle associe intégration compacte, entraînement hydraulique fiable et conformité aux normes de sécurité industrielles (EN1570). Équipée de composants haut de gamme, dont une unité hydraulique Bucher et une commande 24 V, la HY-Series assure un levage stable et une interaction sécurisée pour l'opérateur.

Détails

• Table élévatrice à ciseaux profil bas, capacité 1 à 2 tonnes métriques (1000–2000 kg)
• Dix modèles standard avec différentes dimensions de plate-forme et capacités
• Mécanisme à ciseaux robuste avec rouleaux et paliers auto-lubrifiants
• Équipée d'une pompe électro-hydraulique Bucher
• Fonctions de sécurité : conformité EN1570, jeu de sécurité anti-pincement, clapet anti-éclatement de flexible, barres de sécurité et interrupteur de fin de course en haut
• Commande : alimentation 24 V, poignée à boutons avec arrêt homme-mort ; commande à main avec câble de 3 m
• Accès maintenance facilité et fin de course haut
• Vidéo de démonstration disponible sur la chaîne YouTube du fabricant

Options

• Système de contrôle de position (préciser la plage d'ajustement à la commande)
• Alimentation monophasée 220 V

Modèles
HY2002 | 2000 kg (4400 lb) | Hauteur abaissée 105 mm (4.1 in) | Hauteur relevée 870 mm (34.3 in) | Plate-forme 1600 x 1000 mm (63 x 40 in) | Temps de levage 35 s
HY2001 | 2000 kg (4400 lb) | Hauteur abaissée 105 mm (4.1 in) | Hauteur relevée 870 mm (34.3 in) | Plate-forme 1600 x 1200 mm (63 x 47.2 in) | Temps de levage 35 s
HY1503 | 1500 kg (3300 lb) | Hauteur abaissée 85 mm (3.3 in) | Hauteur relevée 860 mm (33.9 in) | Plate-forme 1600 x 1200 mm (63 x 47.2 in) | Temps de levage 30 s
HY1502 | 1500 kg (3300 lb) | Hauteur abaissée 85 mm (3.3 in) | Hauteur relevée 860 mm (33.9 in) | Plate-forme 1600 x 1000 mm (63 x 40 in) | Temps de levage 30 s
HY1501 | 1500 kg (3300 lb) | Hauteur abaissée 85 mm (3.3 in) | Hauteur relevée 860 mm (33.9 in) | Plate-forme 1600 x 800 mm (63 x 31.5 in) | Temps de levage 30 s
HY1005 | 1000 kg (2200 lb) | Hauteur abaissée 85 mm (3.3 in) | Hauteur relevée 860 mm (33.9 in) | Plate-forme 1600 x 1000 mm (63 x 40 in) | Temps de levage 25 s
HY1004 | 1000 kg (2200 lb) | Hauteur abaissée 85 mm (3.3 in) | Hauteur relevée 860 mm (33.9 in) | Plate-forme 1600 x 800 mm (63 x 31.5 in) | Temps de levage 25 s
HY1003 | 1000 kg (2200 lb) | Hauteur abaissée 85 mm (3.3 in) | Hauteur relevée 860 mm (33.9 in) | Plate-forme 1450 x 800 mm (57.1 x 31.5 in) | Temps de levage 25 s
HY1002 | 1000 kg (2200 lb) | Hauteur abaissée 85 mm (3.3 in) | Hauteur relevée 860 mm (33.9 in) | Plate-forme 1600 x 1140 mm (63 x 44.9 in) | Temps de levage 25 s
HY1001 | 1000 kg (2200 lb) | Hauteur abaissée 85 mm (3.3 in) | Hauteur relevée 860 mm (33.9 in) | Plate-forme 1450 x 1140 mm (57.1 x 44.9 in) | Temps de levage 25 s

Caractéristiques techniques

• Gamme de capacité : 1000–2000 kg (1–2 tonnes métriques)
• Hauteur fermée : 85–105 mm selon le modèle
• Hauteur relevée : généralement 860–870 mm selon le modèle
• Dimensions de plate-forme : de 1450 x 800 mm à 1600 x 1200 mm (équivalents en pouces indiqués)
• Temps de levage : 25–35 s selon le modèle
• Unité hydraulique : pompe électro-hydraulique Bucher
• Système de commande : 24 V, poignée à boutons avec arrêt homme-mort ; commande à main 3 m
• Sécurité : conformité EN1570, clapet anti-éclatement de flexible, barres de sécurité, fin de course haut, jeu de sécurité anti-pincement
• Mécanique : rouleaux et paliers auto-lubrifiants
• Nombre de modèles standards : 10
• Options : alimentation 220 V monophasée et système de contrôle de position
