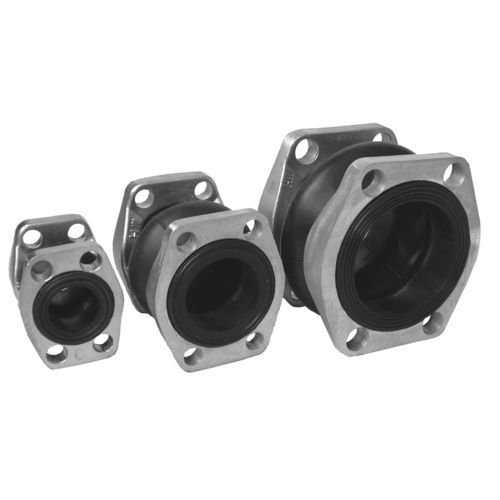

Compensateur de mouvements K 16S series

pour réservoir hydraulique

Nos compensateurs en caoutchouc sont des raccords de tuyauterie flexibles avec des brides SAE ou DIN rotatives ainsi que des raccords filetés de tuyauterie. Ils sont utilisés pour l'absorption des vibrations (isolation acoustique) et la dilatation dans les directions axiale et radiale. Lisses à l'intérieur comme à l'extérieur, nos compensateurs en caoutchouc sont dotés d'une double couche de tissu à haute résistance. Le caoutchouc extérieur est un caoutchouc néoprène et est donc extrêmement résistant aux intempéries. Il protège le support de pression intérieur du vieillissement, de l'abrasion et de la corrosion. Le caoutchouc intérieur est quant à lui fabriqué à partir d'un caoutchouc nitrile (Perbunan). Un bourrelet en caoutchouc vulcanisé sert de joint pour les raccords de tuyaux. Les bourrelets, dotés de deux lèvres d'étanchéité chacun et d'une arête inclinée, assurent une étanchéité optimale, rendant inutile tout autre scellement. Données techniques Raccords élastiques pour tuyaux d'aspiration de diamètre nominal 25-100 Pression nominale 6 bar - statique Longueur totale réduite Avec brides SAE conformes à la norme J518c-3000 psi Brides DIN conformes à la norme DIN 2633-ND16 Filetage conforme à la norme DIN 259 Pression de service admissible : 6 bar statique 8 bar max. pression de pointe 12 bar pression d'éclatement 7 m de colonne d'eau, pression négative maximale Température admissible : -20°C à +80°C Domaine d'application Huiles minérales de tous types, pétrole brut, huile de lubrification, huile de refroidissement, graisse, eau froide, eau chaude jusqu'à +60°C, émulsions eau-huile, carburants avec une teneur en aromatiques de 30%
