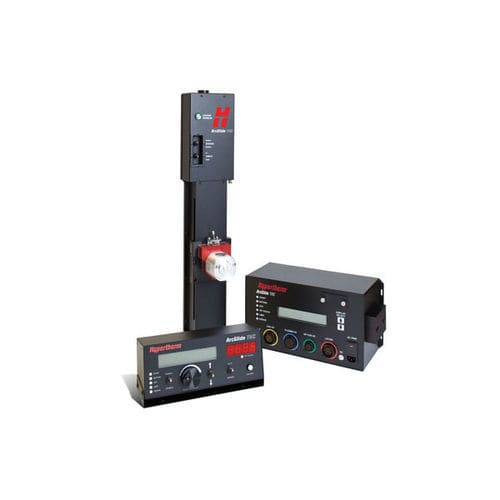

Unité de réglage en hauteur pneumatique ArcGlide®

pour torches plasma

Résumé
Le dispositif de réglage en hauteur de la torche ArcGlide est un système THC (réglage automatique de la hauteur de torche) de type legacy. Dernière fabrication : décembre 2023. Hypertherm assure toujours le support technique et la fourniture de pièces de service. La documentation technique est disponible dans la bibliothèque de documents pour le self-service.

Numéros de référence des systèmes concernés

• 090054
• 090055
• 090082
• 090083
• 090084
• 090085
• 090086
• 090087
• 090088
• 090089
• 090090
• 090091
• 090092
• 090093
• 228846
• 228851

Disponibilité

• Pièces de rechange : ✔
• Assistance technique : ✔

Usages et avantages

• Productivité accrue : la technologie Rapid Part™ réduit le temps entre les découpes ; le capteur d'hauteur initial (IHS) et le mouvement rapide sur l'axe Z minimisent les temps de recherche et de retrait de la torche.
• Coûts d'exploitation réduits : échantillonnage et contrôle continus de la tension d'arc pour optimiser la durée des consommables et maintenir la qualité de coupe sans intervention opérateur.
• Intégration : disponible intégré au CNC via Hypernet® ou en configuration indépendante ; compatible avec les fonctions True Hole® selon le système plasma.

Caractéristiques / spécifications techniques

• Réglementation : CE, CSA, GOST-R
• Plage de température : -10 °C à +40 °C ambiant
• Humidité : 95 % HR
• Dimensions : Lève-torche 127 x 151 x 743 mm ; HMI 298 x 131 x 118 mm ; Module de commande 359 x 157 x 206 mm
• Ensemble montage/décrochage torche : magnétique 11,4 kg (recommandé) ; magnétique 4,5 kg ; pneumatique. Diamètres de montage : 51 mm, 44 mm, 35 mm
• Vitesse de déplacement : 15 240 mm/min
• Capacité de levage : 11,4 kg
• Longueur de course du lève-torche : 241 mm
• Tension : HMI 115/230 V (50/60 Hz) ; Module de commande 115/230 V (50/60 Hz)
• Communication : Hypernet® vers CNC ; câblage discret ou Hypernet vers système plasma ; option RS-422 vers CNC selon configuration
• Types de table : table à courant descendant et table à eau ; prise en charge des découpes haute intensité ; 1–4 systèmes plasma
• Garantie : garantie standard de deux ans

Remarques
Produit legacy — dernière fabrication en décembre 2023. Le support et les pièces de service restent disponibles. Se référer à la bibliothèque de documents pour manuels et listes de pièces.
