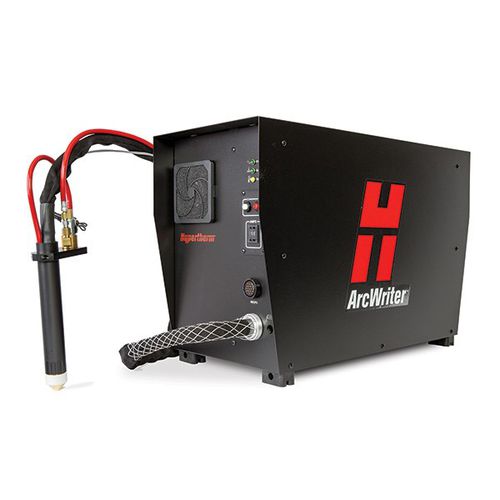

Poste de marquage au plasma automatisé ArcWriter®

Résumé
La source de courant plasma ArcWriter® a été fabriquée pour la dernière fois en décembre 2021 et n’est plus vendue par Hypertherm. Hypertherm continuera à fabriquer des pièces, des consommables et à assurer l’assistance des produits pendant une période de sept à dix ans après leur obsolescence.

Numéros de référence des sources de courant concernées

• 084009
• 084010
• 084004
• 084015
• 084018

Disponibilité
DISPONIBILITÉ
Source de courant: ⊗
Torche d’origine: ✔
Pièces de rechange: ✔
Consommables: ✔
Assistance technique: ✔

Spécifications — Source de courant
Électrique
235 VCD en tension d’entrée
Courant de sortie: 4 – 19 A, ajustable par intervalle de 1 A
Tension de sortie: 120 VCD
Facteur de marche à 40 °C: 100 % (19 A, 120 VCD)
Tensions d’entrée prises en charge: 200 V tri, 50 – 60 Hz; 208 V tri, 60 Hz; 240 V tri, 60 Hz; 400 V tri, 50 – 60 Hz; 440 V tri, 60 Hz; 480 V tri, 60 Hz; 600 V tri, 50 – 60 Hz

Dimensions et poids (source de courant)
Profondeur: 716 mm
Largeur: 321 mm
Hauteur: 475 mm
Poids: 55 kg

Besoins en gaz (source de courant)
Gaz plasma: Air ou H5 (gaz industriel prémélangé contenant 5 % d’hydrogène et 95 % d’argon)
Protection: Air

Qualité du gaz
Air: propre, sec et exempt d’huile
H5: 5 % d’hydrogène et 95 % d’argon prémélangés

Débits et pressions
Gaz plasma: 28 l/min à 6,9 bar fournis au régulateur de pression de la source de courant
Protection plasma: 141 l/min à 6,9 bar fournis au régulateur de pression de la source de courant

Spécifications — Torche à plasma
Type: Gaz double, machine
Gaz: Plasma et protection (se reporter aux exigences du gaz)
Méthode de démarrage: Amorçage au contact
Capuchon du capteur: Pneumatique
Dimensions et poids (torche)
Diamètre: 38,1 mm
Longueur: 280 mm
Poids: 0,8 kg

Ressources
Manuels et documents: voir la rubrique « Manuels et documents » (liste de documents produit disponible sur la fiche produit).
