Machine de découpe laser HP30035

pour acier au carbonepour tôle épaissepour tôle métallique

Description

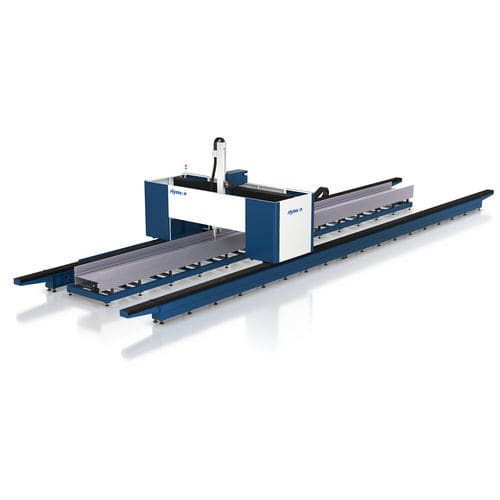

La Hymson HP30035 est une machine de découpe laser CNC conçue pour les profils spéciaux utilisés en structures métalliques (poutres en I, types HW, HM, HN). L’équipement intègre découpe, poinçonnage et rainurage en une seule solution de production.

Structure de la machine

• Châssis à structure divisée soudé avec des plaques à haute résistance pour garantir une ossature stable et un fonctionnement fiable sur le long terme.
• Traitement thermique de détente des contraintes du châssis afin d’éliminer les tensions internes liées au matériau et au soudage, conservant résistance, précision et tolérances.

Structure de la poutre

• Poutre en acier haute intensité pour réduire la déformation sous contrainte et assurer un fonctionnement stable.

Partie de coupe

• Support réglable à face négative haute intensité, adapté aux matériaux d’une largeur de 200 à 3000 mm.
• Support inférieur facilement ajustable et remplaçable pour diminuer les coûts de maintenance.
• Table de découpe composite en option pour la découpe de plaques planes et de profils.

Servomoteur

• Équipée d’un servomoteur et d’un entraînement de marque avec codeur haute résolution.
• Performances dynamiques élevées, conception compacte et fonctionnement économe en énergie.

Système CNC
Le système de contrôle de découpe laser FSCUT est développé sur Windows 10, utilise la communication EtherCAT et une conception modulaire intégrée ; tous les logiciels système s’exécutent sur le processeur PC.

• Technologie avancée : application CNC sur plateforme PC avec modules fonctionnels modulaires permettant des extensions logicielles sans modifications matérielles.
• Excellentes performances : liaison à cinq axes et transformation de coordonnées pour la coordination complexe multi-axes ; correction automatique pour profils légèrement torsadés.
• Fonctions complètes : nombreuses options fonctionnelles et configurations d’optimisation selon le domaine d’application.
• Interface conviviale : noyau CNC en temps réel garantissant réactivité et interface utilisateur simple.

Caractéristiques / spécifications techniques

• Modèle / Série : HP30035
• Puissance laser : 20000 W
• Système CNC : FSCUT (Windows 10, EtherCAT)
• Types de traitement : acier H, acier U, acier d’angle et plaque plane
• Fonctions : découpe de segments, découpe d’ailes et d’âmes, découpe de rainures et marquage
• Axes de liaison : cinq axes (X/Y/Z/A/B)
• Logiciel d’imbrication : compatible Tekla, SolidWorks et CAD
• Dimensions sectionnelles : Âme H ≤ 1200 mm ; Bride B ≤ 600 mm ; Longueur L ≤ 12000 mm
• Épaisseur de coupe (acier au carbone, O2) : coupe verticale MAX 20 mm ; coupe de rainure MAX 30 mm
• Plage de rainures : 0–45°
• Vitesse de positionnement X/Y : 40 m/min
• Accélération X/Y : 0,6 g
• Précision de positionnement X/Y : 0,05 mm/10 m (≤10 m), 0,1 mm/longueur totale
• Dimensions machine (emprise) : 35 m x 5 m x 4,5 m
