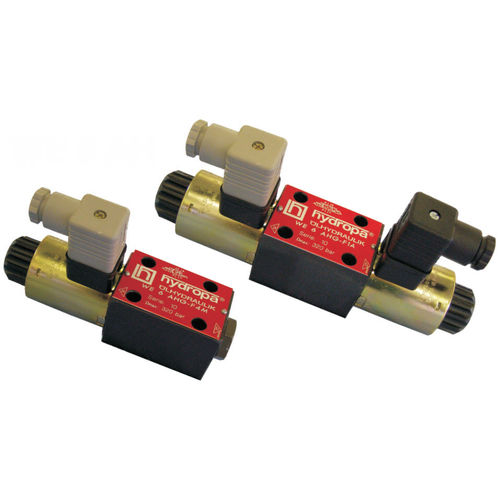

Distributeur hydraulique à tiroir WE6AH

avec actionnement manuelactionné par solénoïde

«  NOUS OH soupape de commande 6 directionnelle consiste principalement d'un corps de valve (1), une bobine de contrôle (5) avec deux centrant ressorts (4) et ou un ou deux solénoïdes fonctionnants (2+ 3), selon l'application. Les soupapes de commande directionnelles à trois positions sont équipées de deux solénoïdes et deux ressorts. Directionnel à deux positions les soupapes de commande ont ou un solénoïde et un retour ressort ou deux solénoïdes et un ensemble de détente. La bobine de contrôle (5) est décalée de sa position initiale dans la position de fin requise au moyen des solénoïdes (2 + 3).This permet la direction du flux, le P à l'A ou le B. exigé. En désactivant le solénoïde la bobine revient au centre ou position de compensation. Les solénoïdes de fonctionnement sont des solénoïdes de C.C. Pour l'approvisionnement à C.A. les solénoïdes sont équipés de redresseur, qui est intégré directement dans les connecteurs (6+7) ou à l'intérieur du bobine. Les connecteurs peuvent être tournés de 90°. En détachant l'écrou (8) les solénoïdes peuvent être tournés par 360° ou remplacé sans interférer tous joints de valve. Dans le cas du défaut de fonctionnement ou de la panne de courant, la bobine du la valve peut être décalée par le dépassement manuel (9). La préparation de surface de base du corps de valve (1) est le phosphate a enduit et les solénoïdes (2 + 3) sont zinc coated. \ /html »
