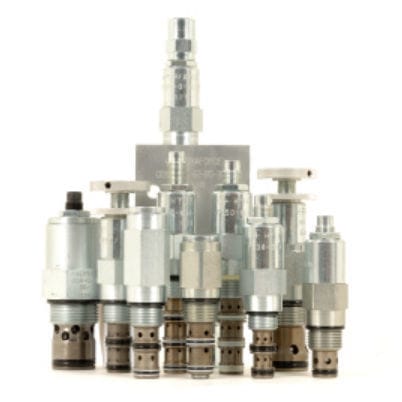

Soupape de décharge hydraulique CR10-28

à commande directedifférentiellecartouche

La CR10-28 est une soupape de sûreté hydraulique bidirectionnelle à visser, de type cartouche, à action directe, à surface différentielle et à clapet. Fonctionnement Lorsque la pression à l'un des orifices dépasse la valeur de réglage nominale, le débit est transmis à l'orifice opposé. La contre-pression à l'un des orifices affecte le réglage nominal de l'orifice opposé sur une base de 1:1. Caractéristiques Les réglages ne peuvent pas être retirés de la vanne. Les réglages empêchent les ressorts de se solidifier. Tiroir et cage trempés pour une longue durée de vie. Taille courante dans l'industrie. Fluides : A base minérale ou synthétique avec des propriétés lubrifiantes Gamme de viscosité du fluide : 7.4 à 420 cSt Niveau de contamination maximal en service : 18/16/13 selon ISO 4406 Cavité : VC10-2 cavités de taille 10-2 Couple d'installation de la cartouche : 33.9 à 36,6 N-m (25 à 27 ft-lb) 68 N-m (50 ft-lb) Couple de serrage du bouchon : 33.9 N-m (25 ft-lb) Restriction d'orientation : Aucune
