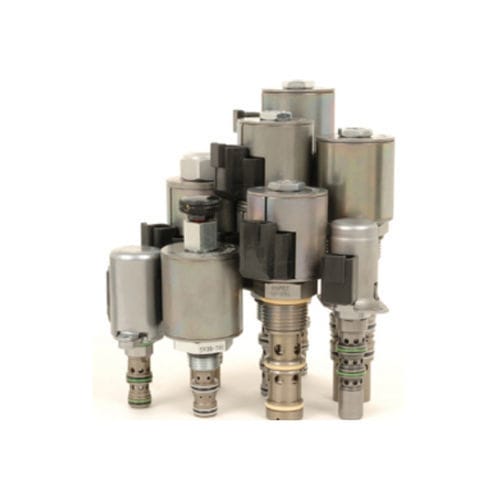

Vanne à cartouche HSP10-47C

électriquehydrauliqueà visser

La HSP10-47CX est une électrovanne hydraulique haute pression, proportionnelle, 4 ports, 3 positions, à tiroir, à visser, de type cartouche. Fonctionnement Lorsqu'elle est hors tension, la HSP10-47CX bloque tous les orifices. Lorsque la bobine s1 est alimentée, le débit est autorisé de 3 à 4, et de 2 à 1. Lorsque la bobine s2 est sous tension, le débit est autorisé de l'orifice 3 à l'orifice 2, et de l'orifice 4 à l'orifice 1. Dans les circuits où les débits des orifices de travail sont inégaux en raison des rapports de cylindres, le débit de retour le plus élevé doit être dirigé vers l'orifice 4. Fonctionnement de la commande manuelle Pour un fonctionnement normal du robinet (neutre), la goupille de commande manuelle doit être insérée dans la rainure de détente centrale (la rainure du bouton est alignée avec le haut de l'écrou de la bobine). Pour faire passer manuellement la vanne du point mort à l'activation de la fonction s1 de la bobine, le bouton est légèrement poussé vers le bas et tourné de 90ı$ˇ dans le sens inverse des aiguilles d'une montre et tiré. Pour se détacher dans cette position, tourner le bouton de 90ı$ˇ supplémentaires dans le sens inverse des aiguilles d'une montre pour verrouiller la rainure de détente supérieure. Pour passer manuellement du point mort à l'activation de la fonction s2 de la bobine, le bouton est poussé à fond vers le bas. Pour se détacher dans cette position, tournez le bouton de 90ı$ˇ dans le sens des aiguilles d'une montre pour le verrouiller dans la rainure de détente inférieure. La fonction de commande manuelle est destinée à une utilisation d'urgence, et non à un fonctionnement continu. Caractéristiques Cavité commune à l'industrie. Bobine à usage continu. Construction efficace à armature humide. Bobines E étanches jusqu'à IP69K. Tube solénoïde breveté à haute résistance tubes solénoïdes résistants au brouillard salin pendant 960 heures. Tous les produits HyPerformance sont testés selon la spécification NFPA T2.6.1. et sont testés à un niveau de vérification de 90 % et une assurance de 99 % Fluides : Fluide hydraulique à base minérale ou synthétique avec des propriétés lubrifiantes Gamme de viscosité du fluide : 7.4 à 420 cSt
