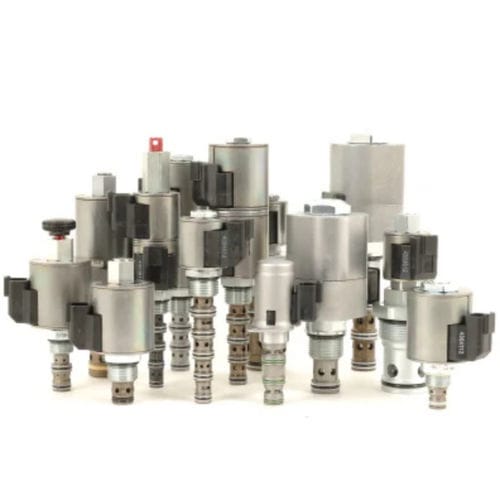

Clapet anti-retour à cartouche CV08-20

à visserhydrauliqueà ressort

Le CV08-20 est un clapet anti-retour hydraulique à visser, de type cartouche, destiné à être utilisé comme dispositif de blocage ou de retenue de charge. Fonctionnement La valve à cartouche permet l'écoulement de l'orifice 1 vers 2, tout en bloquant normalement l'écoulement dans la direction opposée. La valve de cartouche a un contrôle entièrement guidé qui est fermé par ressort jusqu'à ce qu'une pression suffisante soit appliquée au port 1 pour ouvrir le port 2. Caractéristiques Siège trempé pour une longue durée de vie et de faibles fuites. Ressorts de rappel en option pour une flexibilité d'application de la contre-pression. Ensemble de contrôle entièrement guidé. Taille compacte. Fermeture et étanchéité rapides. Fluides : Fluide hydraulique minéral ou synthétique avec des propriétés lubrifiantes Plage de viscosité du fluide : 7.4 à 420 cSt Niveau de contamination maximal en service : 20/18/14 selon ISO 4406 Poids de l'unité : 0.05 kg (0.12 lb) Surface interne mouillée : 60 cm² (9.3 in²) Cavité : VC08-2 cavités de taille 08-2 Couple d'installation de la cartouche : 25.8 à 28,5 N-m (19 à 21 ft-lb) Couple maximal autorisé : 54 N-m (40 ft-lb) Restriction d'orientation : Aucune
