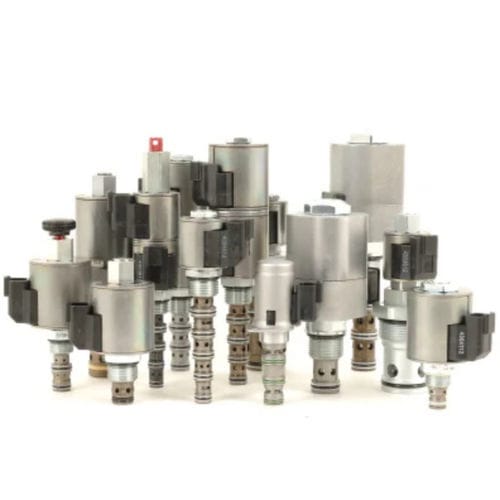

Électrovanne à commande directe SF08-21

2 voiesnormalement ouvertehydraulique

ÉLECTROVANNE À CARTOUCHE À CLAPET, 2 VOIES, NORMALEMENT OUVERTE HAUTE PRESSION Une électrovanne à cartouche hydraulique à 2 voies, pilotée, à clapet, normalement ouverte, vissée, conçue pour une faible fuite dans les applications de maintien de charge à haute pression. Fonctionnement Lorsqu'elle est hors tension, la sf08-21xx permet le débit de l'orifice 2 vers l'orifice 1. Le débit du port 1 vers le port 2 est sévèrement limité dans ce mode. Lorsqu'elle est activée, la soupape se ferme sur son siège, bloquant le débit de l'orifice 2 vers l'orifice 1. Dans ce mode, la cartouche permet l'écoulement de l'orifice 1 vers l'orifice 2 après avoir surmonté la force du solénoïde (nécessite 50 à 150 psi [3,4 à 10,3 bar]). Caractéristiques Bobine à usage continu. Placage résistant à la corrosion. Siège trempé pour une longue durée de vie et de faibles fuites. Tensions et terminaisons de bobine en option. Les cartouches sont interchangeables en termes de tension. Conception de bobine unitaire et moulée. Option de commande manuelle. Bobines E étanches en option, conformes à la norme IP69K. Taille compacte et commune à l'industrie. Fluides : Fluide hydraulique à base minérale ou synthétique avec des propriétés lubrifiantes Gamme de viscosité du fluide : 7.4 à 420 cSt Niveau de contamination maximal en service : 20/18/14 selon ISO 4406 Poids de l'unité : 0.09 kg (0.20 lb) Surface interne mouillée : 103.9 cm² (16.1 in²) Tension d'enclenchement minimale : 10.2 Vdc 12 Vdc bobine Cavité : VC08-2 cavités de taille 08-2 Couple d'installation de la cartouche : 25.8 à 28,5 N-m (19 à 21 ft-lb) Couple de serrage de l'écrou de la bobine : 5.4 à 6,8 N-m (4 à 5 ft-lb) Restriction d'orientation : Aucune
