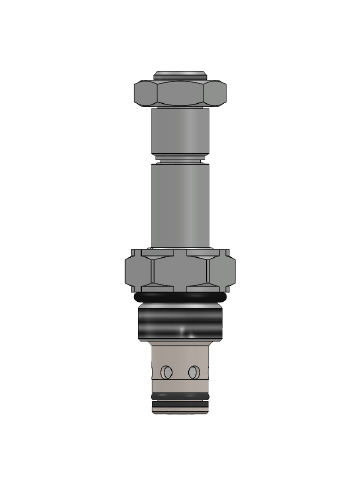

Électrovanne à commande directe SV08-Z0

2 voiesnormalement ferméehydraulique

Vanne à cartouche vissée, 2 voies, normalement fermée, à clapet, à commande électromagnétique, conçue pour de faibles fuites dans des applications de maintien de charge ou de blocage. Fonctionnement Lorsqu'il est hors tension, le SV08-Z0 agit comme un clapet anti-retour, permettant l'écoulement de ① à ② et bloquant l'écoulement dans le sens opposé. Lorsqu'il est sous tension, le clapet de la cartouche se soulève pour ouvrir la voie ② à ①, dans laquelle le débit ① à ② est fortement limité. Pour ouvrir la voie ① à ②, veuillez vous référer au SV08-Z2. Caractéristiques Conception de bobine moulée unitisée, bobine à service continu, cartouches interchangeables, tension de bobine de 24V et 12V en option. Niveau d'isolation de la bobine : H, niveau de protection de la bobine : IP65. Siège trempé pour une longue durée de vie et de faibles fuites. Construction efficace de l'armature humide. Cavité commune à l'industrie. Taux de service de la bobine : Continu de 85% à 115% de la tension nominale Temps de réponse : Première indication de changement d'état avec une tension de 100 % fournie à 80 % du débit nominal. Sous tension : 40 ms ; hors tension : 46 ms Consommation initiale de courant de la bobine à 20°C : Bobine standard (18W) : 12V (1,5 A) , 24V (0,75 A) Modèles de bobines : SCO113-DC12, SCO113-DC24 Filtration : Voir autres notes Fluide : A base minérale ou synthétique avec des propriétés lubrifiantes à des viscosités de 7,4~420 cSt (50-2000 ssu) Installation : Aucune restriction Cavité : V08-2 Outil de cavité : T/H08-2RC-T-G (brut), T/H08-2FM-T-G (finition)
