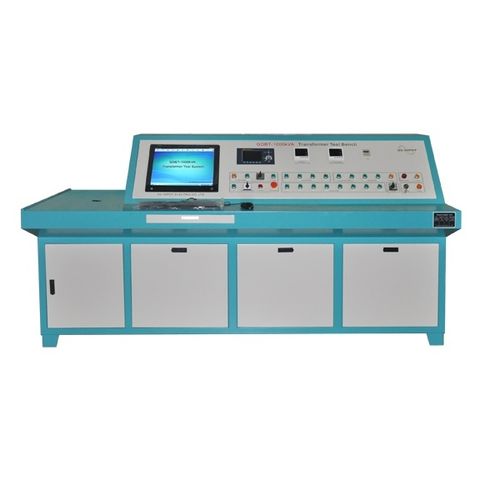

Banc d'essai électrique GDBT-1000kVA
manuelde transformateur

banc d'essai électrique
banc d'essai électrique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de test
électrique
Mode de fonctionnement
manuel
Produit testé
de transformateur

Description

Banc d'essai de transformateurs GDBT-1000kVA Objet test : 22.Transformateurs monophasés 9kV et transformateurs spéciaux, la tension et le courant de charge : AC 0-650V/78A, AC 0-1200V/29A, AC 0-2400V/14,6A L'impédance du transformateur testé est de 7%, côté HT de 23kV, 11kV, 6kV. Le côté BT est de 0,05kV-2,4kV. Ce banc d'essai peut effectuer les tests suivants 1. Essai à vide comprenant la perte à vide, le pourcentage de courant à vide par rapport au courant nominal. 2. Essai de charge comprenant la perte de charge, le pourcentage de tension d'impédance, la conversion automatique de la température et l'essai de perte de charge inférieure à 30 % ou supérieure au courant maximal. 3. Test de tension induite. Caractéristiques 1. Enregistrez manuellement les données de test et sauvegardez-les dans la base de données. 2. Les données du test à vide peuvent être corrigées automatiquement par la forme d'onde et la tension nominale. 3. Les données de l'essai de charge peuvent être corrigées par la température (75℃, 100℃, 120℃, 145℃) et le courant nominal. 4. Dans l'essai à vide, la tension côté BT peut être surveillée. 5. En test de charge, le courant latéral HT peut être surveillé. 6. Toutes les fonctions de test et le processus de test peuvent être sélectionnés et contrôlés par les boutons du panneau avant. 7. Tous les résultats des tests sont corrigés conformément aux exigences des normes GB1094, IEC60076 ou ANSI C57. 8. La procédure de test peut être effectuée à l'aide d'un logiciel pour PC. 9. Toutes les données peuvent être stockées et imprimées. 10. Avec des fonctions de protection contre le zéro, les surintensités et les surtensions. 11. La gamme CT/PT se commute automatiquement. 12. Le banc d'essai contrôlera entièrement l'ensemble du circuit en boucle et surveillera la mesure. 13. Système d'alarme de sécurité

---
