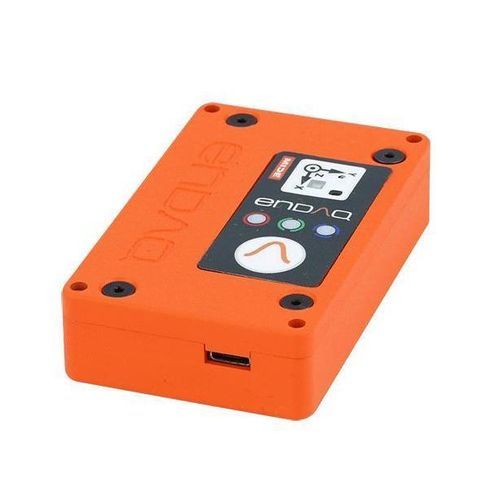

Data logger de vibration S5-D40

de chocd'humiditéd'intensité lumineuse

Aperçu Le S5-D40 est un enregistreur de vibrations doté de capteurs environnementaux supplémentaires. Le faible coût de ce modèle et son boîtier robuste en aluminium le rendent idéal pour les essais de vibration à usage général dans des environnements difficiles. Le S5 offre une batterie plus grande pour permettre les durées d'enregistrement les plus longues des capteurs. Caractéristiques succinctes

• Matériau du boîtier : Aluminium 7075
• Accéléromètre capacitif numérique : ± 40g
• Batterie : 850 mAh
• Stockage : 8 Go

Applications

• Capture et enregistrement des vibrations
• Test de choc et d'impact
• Surveillance de l'expédition et du transport
• Surveillance sans fil compatible Wi-Fi
• Test environnemental

Caractéristiques du produit Pratique

• Système de mesure Standalone avec capteurs, stockage et batterie rechargeable
• Formule portable
• Installation en quelques minutes via l'interface USB

Adaptable

• Multiples accéléromètres pour une gamme dynamique
• Plusieurs capteurs intégrés supplémentaires dans un seul système
• Conditions de réveil et taux d'échantillonnage programmables par l'utilisateur

Fiable

• Confiance dans les environnements difficiles de plus de 2 000 clients et de l'US Navy
• Calibré avec un accéléromètre traçable au NIST ; certificats d'étalonnage disponibles
• Capacité de stockage pour des milliards de points de données

Spécifications de l'accéléromètre Type d'accéléromètre : Capacitif numérique Portée : ± 40g Taux d'échantillonnage : 4 000 Hz (maximum) Largeur de bande : 0 à 300 Hz Bruit : < ; 0.01 gRMS Résolution : 0.00008 g Spécifications supplémentaires du capteur Microphone - Plage de mesure : 105 dB ; taux d'échantillonnage : 0 (désactivé) à 20 000 Hz Localisation GPS - Résolution : 2,5 m ; fréquence d'échantillonnage : 0 (désactivé) à 1 Hz Temps GPS - Résolution : 60 ns ; taux d'échantillonnage : 0 (désactivé) à 1 Hz Gyroscope - Plage de mesure : 2000°/s ; Résolution : 0.06 °/s ; taux d'échantillonnage : 0 (désactivé) à 3 200 Hz Magnétomètre - Plage de mesure : ± 1300 µT ; Résolution : 0.3 µT ; fréquence d'échantillonnage : 0 (off) à 10 Hz Température - Gamme : -40 à 85 °C ; Résolution : 0.01 °C ; fréquence d'échantillonnage : 0 (off) à 10 Hz Pression - Gamme : 1 à 200 kPa ; Résolution : 1.6 Pa ; taux d'échantillonnage : 0 (off) à 10 Hz Humidité - Gamme : 0 à 100 %HR ; Résolution : 0.04 %HR ; taux d'échantillonnage : 0 (arrêt) à 10 Hz Lumière - Gamme : 0 à >20 uV ; Résolution : <100 mlx ; Fréquence d'échantillonnage : 0 (off) à 4 Hz Spécifications environnementales Température de fonctionnement : -20°C à 60°C (-4°F à 140°F). Température de recharge : 10°C à 45°C (50°F à 113°F). Température de stockage recommandée : -20°C à 25°C (-4°F à 77°F). Humidité : 0 à 95 %HR (sans condensation). Pression : 20 kPa à 110 kPa (absolue). Limite de choc : >3 000 g. Absence de susceptibilité aux champs électriques : 2 MHz à 18 GHz @ 200 V/m. Sensibilité aux champs magnétiques : 30 Hz à 100 kHz. Batterie et performances de stockage Les performances de la batterie dépendent de la configuration (taux d'échantillonnage des capteurs, déclencheurs), de l'âge de la batterie et de la température. Le tableau ci-dessous résume la durée de stockage typique et les durées d'enregistrement (en supposant une batterie relativement neuve à température ambiante ; tous les capteurs sont activés à la fréquence d'échantillonnage par défaut, la fréquence d'échantillonnage de l'accéléromètre principal déterminant les performances) : 50 Hz - Capacité de stockage : 103 jours ; enregistrement continu : 58 heures ; déclenchement de l'accélérateur principal : 7,5 jours Principal : 7,5 jours ; déclenchement périodique/temporel : 218 jours 200 Hz - Capacité de stockage : 26 jours ; enregistrement continu : 58 heures ; déclenchement de l'accélération principale : 7,5 jours ; déclenchement périodique/temporel : 218 jours 7,5 jours ; déclenchement périodique/temporel : 217 jours 800 Hz - Capacité de stockage : 6,5 jours ; enregistrement continu : 54 heures ; déclenchement de l'accélération principale : 7,5 jours ; déclenchement périodique/temporel : 217 jours 7,5 jours ; déclenchement périodique/temporel : 204 jours 4 000 Hz - Capacité de stockage : 31 heures ; enregistrement continu : 44 heures ; déclenchement de l'accélération principale : 7,5 jours ; déclenchement périodique/temporel : 204 jours Principal : 7,5 jours ; déclenchement périodique/temporel : 177 jours Mécanique / Dimensions Masse : 100 grammes Matériau du boîtier : Aluminium 7075 Montage - Vis : boulons 4-40 (100 in-oz) Montage - Ruban adhésif (double face) : ruban adhésif 3M 950 Longueur : 76,2 mm (3.00") Largeur : 47,0 mm (1,85") Épaisseur : 18,3 mm (0,72") Protection contre les infiltrations : IP50 (protégé contre la poussière) Fonctionnalités logicielles gratuites

• enDAQ LAB : application autonome pour configurer les capteurs, visualiser plusieurs canaux, rapports de base, instantanés rapides, exportation par lots et conversion des données
• enDAQ CLOUD : téléchargement des données brutes vers le Cloud pour des rapports standard et personnalisés, métriques d'analyse avancées, accès API, stockage et alertes
• Bibliothèques Python Open Source : chargement & ; analyse des fichiers IDE, génération de PSD et SRS, double intégration à la vélocité & ; déplacement, rééchantillonnage des données

Produits complémentaires Kit de montage (15 $). Une mallette Pélican enDAQ gratuite est incluse avec chaque commande d'enregistreur de données enDAQ® (n'inclut pas les capteurs S3-D16). caractéristiques / spécifications techniques

• Modèle : S5-D40 (variante de produit de la série S5)
• Marque : enDAQ
• Accéléromètre : Capacitif numérique, ±40g, échantillonnage jusqu'à 4 000 Hz, bande passante 0-300 Hz, bruit <0,01 gRMS, résolution 0,00008 g
• Capteurs supplémentaires : Microphone, GPS (localisation & ; heure), Gyroscope, Magnétomètre, Température, Pression, Humidité, Lumière
• Batterie : 850 mAh
• Stockage : 8 GB interne
• Masse : 100 g
• Dimensions : 76.2 x 47,0 x 18,3 mm (L x L x T)
• Matériau du boîtier : Aluminium 7075
• Protection contre l'ingérence : IP50 (protection contre la poussière)
• Température de fonctionnement : -20°C à 60°C ; stockage : -20°C à 25°C
• Limite de choc : >3,000 g
