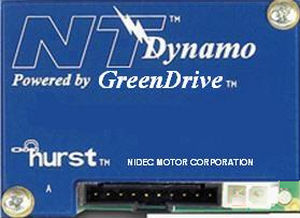

Contrôleur de vitesse DC GreenDrive™

brushlessanalogiqueà entrée analogique

GreenDrive™ 12-48 Vdc Brushless DC Control Specifications : Tension : 12-45Vdc pour les méthodes de contrôle analogique et PWM 12-48 Vdc avec sortie Hall Modes de fonctionnement : Externe, vitesse en boucle ouverte, vitesse en boucle fermée, Couple (en boucle ouverte), vitesse préréglée Méthodes de contrôle : Analogique, PWM, PWM & Direction Note : Ces méthodes de contrôle sont disponibles avec ou sans alimentation électrique de 5Vdc fournie en interne. Options d'encodeurs : 100, 250, 256 avec index, 400, 1000 lignes disponibles Protection : Limite de courant Sous tension Conception intégrale : - Se monte à l'arrière de nos moteurs HST23 et Dynamo Brushless DC Informations complémentaires : Flexible - Fiable - et abordable Externe - Le module de commande externe (carte de commutation) simplifie la connexion d'un entraînement moteur externe au moteur de la dynamo en fournissant à l'utilisateur un ensemble standard de signaux de hall, de nombreuses options de codeur et un connecteur à courant élevé pour les enroulements de phase du moteur. Le module est compatible avec les entraînements de moteurs externes utilisant une alimentation de 10 à 48Vdc. Le module de commande externe fournit un système standard de détection de la position du rotor, requis par la plupart des entraînements de moteurs sans balais. Trois dispositifs à effet Hall, espacés de 120 degrés électriques, détectent un disque magnétique synchronisé avec le rotor du moteur. Les signaux de Hall peuvent être utilisés pour fournir un retour de vitesse peu coûteux à l'entraînement du moteur, ou pour un contrôle plus précis, un large éventail d'options de codeurs en quadrature à deux canaux intégrés est disponible. La nature en quadrature d'un codeur permet à l'utilisateur de déterminer le sens de rotation du moteur ainsi que la vitesse. Analogique - La commande de moteur analogique en boucle ouverte convertit la tension d'entrée continue en formes d'onde triphasées.
