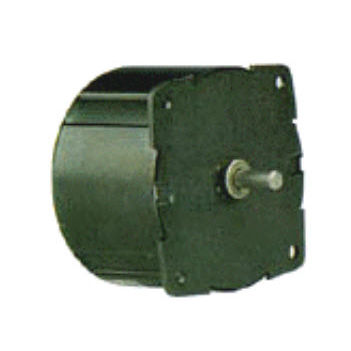

Moteur DC RAS , RBS series

pas à pas24 V12 V

Moteur pas à pas à aimant permanent DC RAS, spécifications de l'entraînement direct RBS : Angle de pas : 7,5° et 15 Précision de la position : +/- 5% max. Nombre de phases : 4 phases bifilaires Classe d'isolation : Classe A (105°C) Fil de plomb : 6 fils (environ 12 pouces [304,8 mm]) Température ambiante de fonctionnement : -10°C à +40°C (environ) Roulement de l'arbre : - Roulement à billes ou à manchon disponible Note : Les données types peuvent être modifiées sans notification Informations complémentaires : Conçus spécifiquement pour combiner un couple plus élevé et une petite taille, les moteurs pas à pas RAS et RBS répondent à de nombreuses exigences industrielles et instrumentales. Les moteurs pas à pas standard de 7,5° et 15° ont un couple nominal de 4-5 p/s de 23 onces-pouces [162,4 mN-m]. Le modèle Hi-Torque a un couple nominal de 204,8 mN-m (29 onces-pouces). Les roulements à double manchon sont standard, les roulements à billes peuvent être spécifiés. Des arbres à double extrémité sont également disponibles Notes : 1. Les moteurs standard RAS et RBS à entraînement direct ont des enroulements bifilaires à 4 phases (6 fils de plomb) et un fonctionnement unipolaire.
