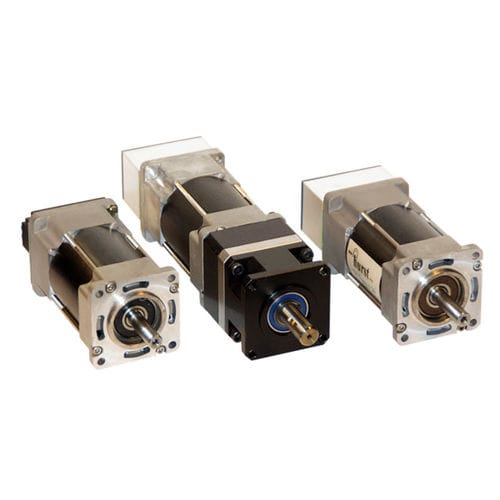

Moteur DC NT™ HST23
brushlessà aimants permanentsNEMA 23

moteur DC
moteur DC
moteur DC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

AC/DC
DC
Type
brushless
Construction
à aimants permanents, NEMA 23, petit, compact
Application
pour la robotique, pour machine d'emballage, industriel
Autres caractéristiques
de précision
Puissance

Min: 18,5 W
(0,025 hp)

Max: 222 W
(0,302 hp)

Couple

0,3531 Nm, 0,7062 Nm
(0,2604 ft.lb, 0,5209 ft.lb)

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 6 000 rpm
(37 699,11 rad.min-1)

Description

Combiné à un système de roulement de précision et à un système d'isolation utilisant une technologie avancée de fil magnétique, le HST 2.3 est vraiment l'un des moteurs les plus progressistes de l'industrie. Le HST 2.3 est bien adapté à la plupart des applications d'asservissement exigeant une faible inertie du rotor, une réponse dynamique rapide et un couple élevé dans un petit ensemble avec un faible couple d'embrayage. Les câbles volants standard et les options de codeur ou de résolveur permettent une installation facile, quelle que soit la marque de l'amplificateur utilisé. D'autres configurations de câbles et dispositifs de rétroaction peuvent être adaptés pour répondre aux spécifications de l'utilisateur. Les spécifications de performance sont basées sur une entrée d'amplificateur trapézoïdale. Des performances accrues peuvent être obtenues avec l'utilisation d'un amplificateur sinusoïdal. La TVH NT™ est conçue pour fournir : - une réponse dynamique rapide - Une forte densité de puissance - Taille compacte de l'emballage - Système de roulement à billes à longue durée de vie Parfait pour les applications de bureautique, d'instrumentation et d'équipement médical : - Robotique - Emballage - Presses à grande vitesse - Positionnement X-Y - Matériel de traitement du courrier - Modules standardisés ○ Permet d'appliquer des prix élevés aux commandes de faible volume ○ Facilite la spécification des performances des produits - Garantit une qualité maximale des produits ○ Performance flexible ○ Fonctionne à partir de sources d'énergie de 12-48Vdc ○ Fonctionne en mode vitesse ou couple ○ 4 quadrants en boucle fermée ou 2 quadrants en boucle ouverte ○ Option codeur intégré compact Électricité - Commandes de moteur intégrées adaptées à un bobinage de moteur - Opération à 2 ou 4 quadrants - Gamme 10Vdc-48Vdc (selon la commande du moteur) - Jusqu'à 100 oz-in [706 mN-m] Couple (sans engrenage) - Qualité du mouvement de précision ultra-lisse

---
