Transducteur à ultrasons cylindrique 2MHz

piézoélectriquepiézoà contact direct

Description du produit

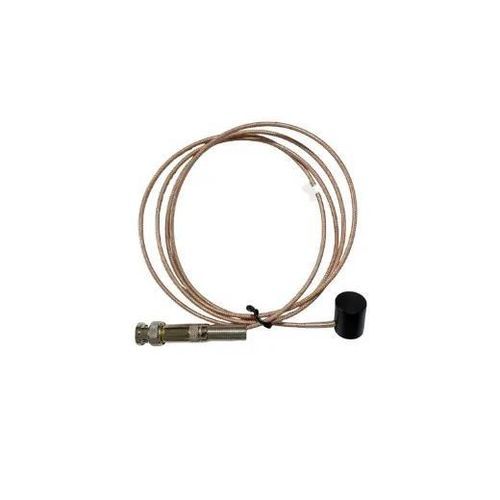

Ce transducteur ultrasonique 2 MHz est conçu pour des applications industrielles de mesure de niveau et de détection ultrasonore nécessitant une stabilité de fréquence et une sonde compacte. Il intègre un élément piézoélectrique PZT-5 à structure électrode pleine, un boîtier en ABS et une surface de contact en résine époxy.

Vue d'ensemble
Assemblage à sonde unique comprenant l'élément de détection piézoélectrique, le boîtier et un câble coaxial de 2,5 mm. Convient pour intégration dans des systèmes d'essais ultrasonores, de mesure de niveau, d'acquisition de signal et projets R&D. Les spécifications ci‑dessous sont basées sur la fiche technique et les rapports de test fournis.

Principales caractéristiques

• Fréquence centrale : 2 MHz ±10% (en eau)
• Élément céramique piézoélectrique PZT-5
• Structure à électrode pleine
• Bande passante relative (-6dB) : 73%
• Largeur d'impulsion (-20dB) : 750 ns
• Sensibilité relative : ≥ -39 dB
• Capacité : 1700 pF ±10%
• Câble coaxial 2,5 mm, impédance 40 Ω
• Boîtier ABS avec surface de contact en résine époxy 5010A/5010B
• Température de stockage : -20 °C à 60 °C

Applications

• Systèmes industriels de mesure de niveau par ultrasons
• Équipements de détection et de capteurs ultrasonores
• Dispositifs d'acquisition et de mesure de signaux
• R&D et intégration de sondes personnalisées pour laboratoire ou industrie
• [À CONFIRMER] L'application finale dépend de la conception du système client

Spécifications techniques
Nom du produit : Sonde ultrasonique
Modèle : 2MHz
Matériau de l'élément piézoélectrique : PZT-5
Dimensions de l'élément piézoélectrique : Φ14 × 1 mm
Électrode : Électrode pleine
Fréquence centrale : 2 MHz ±10% (en eau)
Largeur d'impulsion (-20dB) : 750 ns
Bande passante relative (-6dB) : 73%
Capacitance : 1700 pF ±10%
Sensibilité relative : ≥ -39 dB
Type de câble : Câble coaxial
Diamètre du câble : 2,5 mm
Impédance : 40 Ω
Dimensions du boîtier : Φ17 × 22 mm
Matériau du boîtier : ABS
Matériau de surface : Résine époxy 5010A / 5010B
Température de stockage : -20 °C à 60 °C
Norme : Norme d'entreprise
