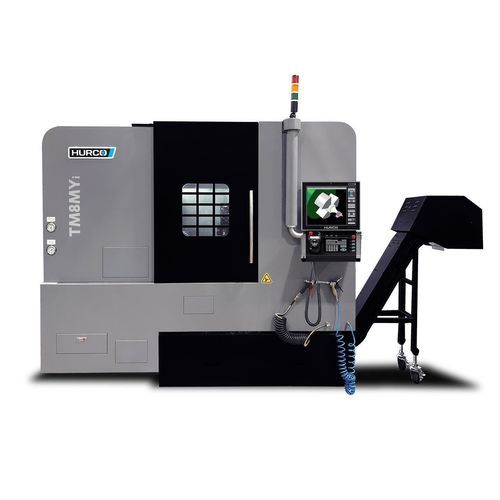

Tour CNC TM8MY

horizontalbanc incliné12 outils

Overview
Le TM8MY fait partie de la famille de centres de tournage en lit incliné TMMY, équipés d'outils motorisés et d'un axe C programmable. Conçu pour les opérations combinées de tournage et d'usinage secondaire (fraisage/perçage) sur petites et moyennes séries, il permet une usinage en une seule installation pour réduire les temps de cycle et préserver la précision des pièces.

Highlights

• Distance entre pointes : 597 mm (23,5 in)
• Diamètre maximum de tournage : 320 mm (12,6 in)
• Longueur maximale de tournage : 375 mm (14,76 in)
• Mandrin : 210 mm (8,27 in)

Feedrate
Vitesse de déplacement X — 30 m/min (1181 IPM)
Vitesse de déplacement Y — 12 m/min (472 IPM)
Vitesse de déplacement Z — 30 m/min (1181 IPM)

Capacity
Distance entre pointes — 597 mm / 23,5 in
Diamètre maximum de tournage — 320 mm / 12,6 in
Longueur maximale de tournage — 375 mm / 14,76 in
Capacité barre max — 64,5 mm / 2,54 in
Flèche au‑dessus du lit — 490 mm / 19,29 in
Flèche au‑dessus du chariot — 490 mm / 19,29 in

Size
Poids machine — 4490 kg / 9899 lb

Spindle
Diamètre mandrin — 210 mm / 8,27 in
Puissance broche — 22,6 kW / 30,3 hp
Couple broche — 263,6 Nm / 194,7 ft‑lbs
Vitesse max — 4000 tr/min
Connex. broche — BMT55

ATC
Capacité porte‑outils — 12
Diamètre outil max — 490 mm

Live Spindle
Vitesse max — 5 000 tr/min
Puissance live spindle — 11,9 kW / 16 HP
Couple live spindle — 37,8 Nm / 27,9 lb‑ft

Turret
Capacité tourelle — 12
Section porte‑outil — 25 mm x 25 mm (0,98" x 0,98")
Diamètre max barre d'alésage — 32 mm / 1,26 in

Travels
Axe X — 232 mm / 9,1 in
Axe Y — 55 mm / 2,17 in
Axe Z — 550 mm / 21,65 in

Inventory Status
Prêt à expédier

Technical specifications

• Modèle : TM8MY
• Série : TMMY (centres de tournage TMM avec outils motorisés & axe C programmable)
• Distance entre pointes : 597 mm / 23,5 in
• Diamètre maximum de tournage : 320 mm / 12,6 in
• Longueur maximale de tournage : 375 mm / 14,76 in
• Diamètre mandrin : 210 mm / 8,27 in
• Poids machine : 4490 kg / 9899 lb
• Vitesse de déplacement X : 30 m/min / 1181 IPM
• Vitesse de déplacement Y : 12 m/min / 472 IPM
• Vitesse de déplacement Z : 30 m/min / 1181 IPM
• Puissance broche : 22,6 kW / 30,3 hp
• Couple broche : 263,6 Nm / 194,7 ft‑lbs
• Vitesse max broche : 4000 tr/min
• Connex. broche : BMT55
• Vitesse max live spindle : 5 000 tr/min
• Puissance live spindle : 11,9 kW / 16 HP
• Couple live spindle : 37,8 Nm / 27,9 lb‑ft
• Outillage : ATC capacité 12 ; tourelle capacité 12 ; porte‑outil 25 mm x 25 mm
• Diamètre max barre d'alésage : 32 mm / 1,26 in
• Capacité barre max : 64,5 mm / 2,54 in
