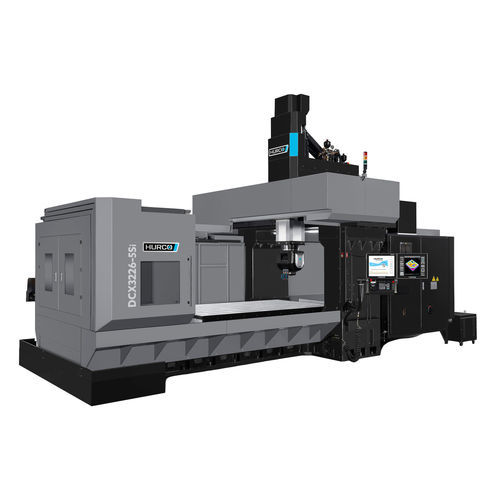

Centre d'usinage CNC 5 axes DCX 3226 HT-5 Siverticalà double colonneà portique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- vertical
- Structure
- à portique, à double colonne
- Nez de broche
- HSK-A 100
- Nombre d'outils
- 40 outils, 60 outils
- Course X
3 200 mm
(126 in)- Course Y
2 450 mm
(96 in)- Course Z
1 100 mm
(43 in)- Vitesse de rotation
12 000 rpm
(75 398 rad.min-1)- Puissance
53 kW
(72,06 hp)- Vitesse d'avancement axe X
15 000 mm/min
(10 in/s)- Vitesse d'avancement axe Y
15 000 mm/min
(10 in/s)- Vitesse d'avancement axe Z
10 000 mm/min
(7 in/s)- Charge max. de la table
14 000 kg
(30 865 lb)- Poids max. outil
30 kg
(66,1 lb)- Longueur hors tout
10 382 mm
(408,7 in)- Largeur hors tout
7 165 mm
(282,1 in)- Hauteur totale
6 263 mm
(246,6 in)
Description
VOYAGES
Axe B (°) - ±110
Axe C (°) - ±360
TABLE
Nez de la broche - table (mm) - 201 - 1.301
Surface de travail de la table L x P (mm) - 3.000 x 2.100
Rainures en T (DIN 650) - 9 x 22mm x 220mm
BROCHE
Couple de la broche (S6 - 40%) (Nm) - 253
Longueur maximale de l'outil (mm) - 300
Diamètre maximal de l'outil (mm) - 240
AVANCEMENTS
Avance de coupe X/Y/Z (m/min) - 15 / 15 / 10
---
