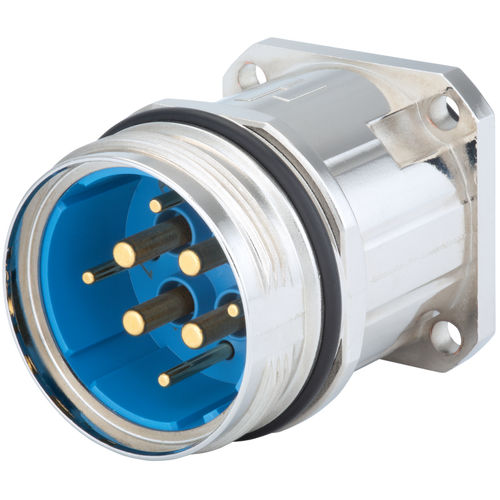

Blindage - non blindé
Conception du logement - Dispositifs
Contact Ø Puissance - 3.6 mm
Courant nominal Puissance - 55 A
Courant nominal Signal - 28 A
Diamètre du trou - 4 x Ø 4,5 mm
Espacement des trous - 30 mm
Fil TWILOCK - M40 x 1 ,5
Filetage extérieur du côté de l'enfichage - M40 x 1,5
Image du pôle - 4 + 3 + PE
Insert de contact en couleur - bleu
Insérer - Mâle
Matériaux des joints d'étanchéité/joints - FKM (FPM),NBR
Matériel Boîtiers - Zinc moulé sous pression
Matériel l’isolant - PBT
Matériel traitement de surface des boîtiers - Nickelé
Niveau de pollution - 3
Nombre de contacts PE - 1
Nombre de contacts Puissance - 3
Nombre de contacts Signal - 4
Résistance d'isolement Puissance - > 10^13 Ω
Résistance d'isolement Signal - > 10^13 Ω
Résistance de contact maximale Données - 3 mOhm
Résistance de contact maximale Puissance - 1 mOhm
Section de connexion Signal - 1,5 – 1,5 mm²
Section de raccordement Puissance - 2,5 – 10 mm²
Tension d'essai Puissance - 4000 V~
Tension d'essai Signal - 2500 V~
Tension nominale au degré de pollution 3 Puissance - 600 V~
Tension nominale au degré de pollution 3 Signal - 300 V~
Type de joint - Joint torique
Type de montage - Bride,Paroi avant
Version - TWILOCK-S
Ø du contact Signal - 2 mm
cote d’encombrement - Ø 32 + 0,1 mm
Cycles de brochage / débrochage - > 500
