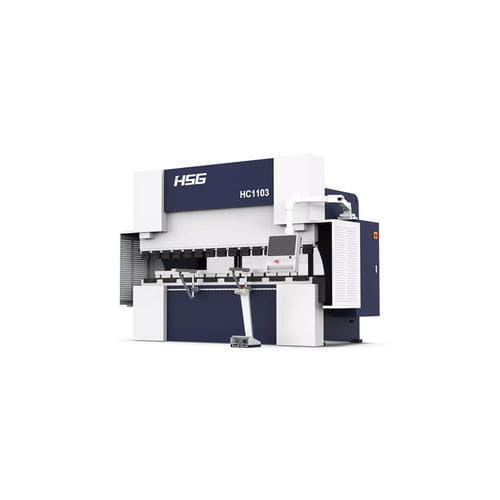

Presse plieuse électrohydraulique HC series

CNC4 axesautomatique

Présentation
La série HC de presses plieuses électro‑hydrauliques servo est conçue pour le pliage de tôles et de pièces en production industrielle exigente. Adaptée à la production en série, elle associe servo‑hydraulique et commande CNC avancée pour des angles reproductibles et une déformation minimale.

Système de commande (Switzerland CYBELEC) CybTouch 12PS

• Programmation graphique 2D (EasyBend) et support de programmation par lots pour production en série
• Calcul automatique de l'angle de pliage, de la pression principale et de la compensation de flèche
• Correction automatique de l'angle de pli et de la position de la butée arrière
• Interconnexion sans fil pour mises à jour logicielles et sauvegarde des données

Compensation automatique de la déflexion

• Compensation bidirectionnelle pour déflexion latérale et verticale à la station de pliage
• Valeurs de compensation calculées selon longueur, épaisseur et angle de la pièce
• Potentiomètre de haute précision pour un contrôle de compensation exact

Système de butée arrière / post‑positionnement

• Axes X (avant/arrière) et Y (haut/bas) entraînés par servo pour un post‑positionnement précis
• Quatre doigts de positionnement configurables pour réduire l'affaissement et les défauts de positionnement

Cadre lourd et rigide

• Cadre soudé en acier au carbone de qualité, analysé par éléments finis pour minimiser la déformation
• Usinage intégral et serrage en une seule opération pour une précision constante

Paramètres techniques (exemples)
Modèle | Force de pliage | Axes CNC | Profondeur de gorge | Vitesse descente rapide | Vitesse retour | Capacité réservoir | Poids
HC6015 | 60 t | 4+1 | 400 mm | 180 mm/s | 140 mm/s | 170 L | ~4 t
HC6020 | 60 t | 4+1 | 400 mm | 180 mm/s | 140 mm/s | 170 L | ~5.5 t
HC8025 | 80 t | 4+1 | 400 mm | 180 mm/s | 140 mm/s | 200 L | ~7 t
HC1103 | 110 t | 4+1 | 400 mm | 200 mm/s | 150 mm/s | 200 L | ~8 t
HC1104 | 110 t | 4+1 | 400 mm | 180 mm/s | 140 mm/s | 200 L | ~9 t
HC1303 | 130 t | 4+1 | 400 mm | 200 mm/s | 150 mm/s | 200 L | ~9.5 t
HC1304 | 130 t | 4+1 | 400 mm | 180 mm/s | 140 mm/s | 200 L | ~10.5 t
HC1703 | 170 t | 4+1 | 400 mm | 180 mm/s | 140 mm/s | 200 L | ~10.5 t
HC1704 | 170 t | 4+1 | 400 mm | 180 mm/s | 140 mm/s | 200 L | ~12 t
HC2203 | 220 t | 4+1 | 400 mm | 180 mm/s | 140 mm/s | 400 L | ~14 t
HC2204 | 220 t | 4+1 | 400 mm | 180 mm/s | 140 mm/s | 400 L | ~15 t
HC2503 | 250 t | 4+1 | 400 mm | 180 mm/s | 120 mm/s | 400 L | ~15 t
HC2504 | 250 t | 4+1 | 400 mm | 160 mm/s | 120 mm/s | 400 L | ~16 t

Caractéristiques / spécifications techniques

• Série : HC
• Marque : HSG
• Système de commande : CYBELEC CybTouch 12PS (Switzerland)
• Compensation automatique de déflexion (latérale & verticale) selon longueur/épaisseur/angle
• Post‑positionnement servo pour axes X/Y avec 4 doigts de positionnement
• Cadre soudé en acier au carbone, analysé FEM pour rigidité
• Modèles disponibles : HC6015 … HC2504 (60–250 t)
• Configuration typique : 4+1 axes CNC ; gorge 400 mm
