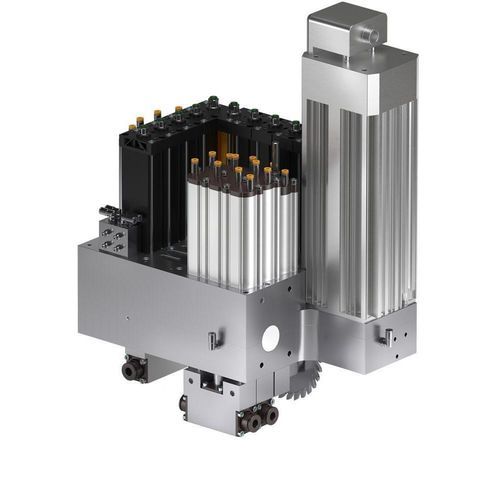

Tête d'alésage multibroche BHZ

à grande vitessepour le travail du métal

Aperçu du produit
Les têtes de perçage BHZ conçues et fabriquées par HSD Mechatronics constituent une gamme modulaire multi-mandrin configurable en dispositions mandrins verticaux (V), horizontaux (H) et lame (B). Adaptée au perçage et à l'usinage de plusieurs matériaux ; la fiche produit mentionne Wood et indique une application possible sur métaux et matériaux industriels généraux.

Applications

• Usinage industriel et perçage des métaux
• Travail du bois et perçage de panneaux (étiqueté Wood)
• Opérations générales de perçage multi-mandrins sur divers matériaux

Accessoires

• Pack d'électrovannes en 10/12/16/18/22/26/28 positions (BHC line / BHZ line)

Fiche technique
Configuration (V = mandrins verticaux / H = horizontaux / B = lame) : 4÷20 / 0÷9 / 0÷2
Mandrins verticaux : vitesse max [RPM] : 6000
Mandrins verticaux : course [mm] : 60 / 75
Mandrins : pas [mm] : 32
Mandrins verticaux : connexion : Ø10
Mandrins horizontaux : vitesse max [RPM] : 6000
Mandrins horizontaux : course [mm] : 75
Lame : vitesse max [RPM] : 7500
Lame : course [mm] : 60
Refroidissement liquide : Non
Lubrification : Manuelle, option automatique disponible
Unité électrovanne à distance : Optionnelle
Poids [kg] : 60

Caractéristiques / spécifications techniques

• Configuration (V / H / B) : 4÷20 / 0÷9 / 0÷2
• Vitesse max mandrins verticaux : 6000 RPM
• Course mandrins verticaux : 60 mm ou 75 mm
• Pas des mandrins : 32 mm
• Connexion mandrins verticaux : Ø10
• Vitesse max mandrins horizontaux : 6000 RPM
• Course mandrins horizontaux : 75 mm
• Vitesse max lame : 7500 RPM
• Course lame : 60 mm
• Refroidissement liquide : Non
• Lubrification : Manuelle, option automatique disponible
• Unité électrovanne à distance : Optionnelle
• Poids : 60 kg
