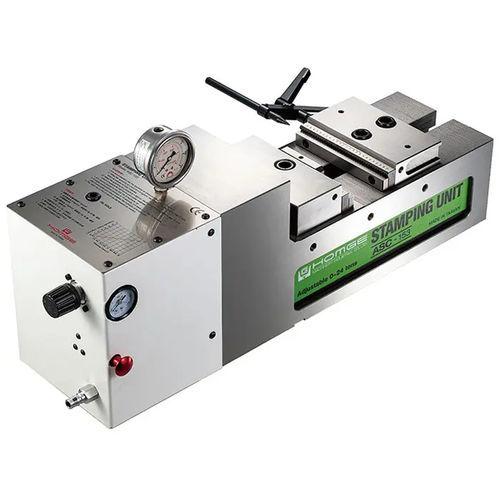

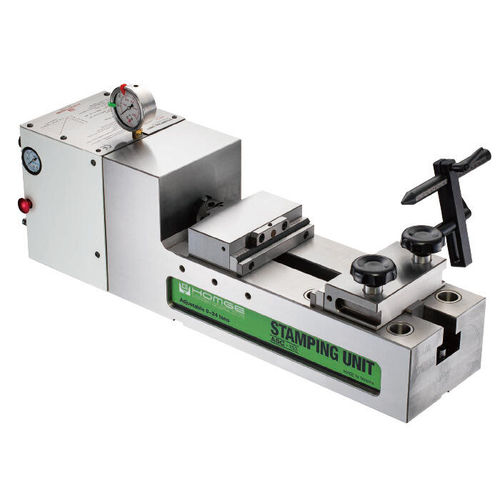

Unité d'estampage 5 axes ASC-153

avec fonction de commutation pneumatiqueacier inoxydablefer

SIMPLE, RAPIDE ET PRÉCIS: - Réglage simple, pré-estampillage rapide, ce qui peut grandement améliorer la fiabilité du traitement à cinq axes. - L'unité de stamping ASC-153 peut facilement façonner le profil des dents sur la pièce, permettant un positionnement précis entre la pièce et l'étau. - Les mâchoires dentelées personnalisées de l'unité de stamping sont acceptables. 1. Le corps de l'unité de stamping est en fonte ductile FCD70 avec un système pneumatique breveté. Le profil de dent requis est pré-estampé sur la pièce avec une haute pression, de sorte que la pièce sera solidement serrée par le profil de dent correspondant sur l'étau à cinq axes. 2. La force de stamping est comprise entre 0~24 tonnes, adaptée au marquage du profil de dent sur des matériaux à la fois souples et durs. Le bouton noir est un régulateur de pression, utilisé pour régler la force pneumatique selon les conditions de traitement. 3. Les mâchoires dentelées de l'unité de stamping sont en acier à outils, traitées thermiquement pour atteindre une dureté supérieure à HRC55 et marquées avec des échelles pour faciliter le positionnement précis. Il est recommandé que la dureté de la pièce ne dépasse pas HRC35. 4. La course de stamping effective de la mâchoire mobile est de 10 mm : lors de la phase d'initialisation, veuillez ajuster l'espacement des mâchoires selon la largeur de la pièce et assurez-vous de réserver 3~5 mm comme marge pour un chargement/déchargement fluide. Pendant ce temps, veuillez vous référer à l'échelle sur les mâchoires pour définir le repère. 5. Le pré-estampillage est bénéfique pour les pièces dures et souples. Les premières peuvent réduire efficacement l'usure causée par la pièce sur les mâchoires dentelées ; les secondes peuvent éviter la déformation de la pièce causée par une pression excessive pour un serrage stable. 6. En engageant le profil des dents de la pièce et de l'étau, la précision du serrage peut être entièrement garantie ; par conséquent, il est idéal pour le traitement de plusieurs pièces et le traitement automatique. Spécifications Unité : mm Modèle : ASC-153 A : 220 B : 170 C : 127 D : 652 E : 690 F : 175 G : 90 H : 15 I : 10 J : 120 K : 160 Force de Stamping : 0-24000kg Plage de Sécurité : 10mm Poids : 117kg Spécifications Techniques : - Matériau du Corps : Fonte Ductile FCD70 - Système Pneumatique : Breveté - Force de Stamping : 0~24 tonnes (0-24000kg) - Matériau des Mâchoires : Acier à Outils, HRC55+ - Dureté Recommandée de la Pièce : ≤ HRC35 - Course de Stamping Effective : 10mm - Marge pour Chargement/Déchargement : 3~5mm - Poids : 117kg
