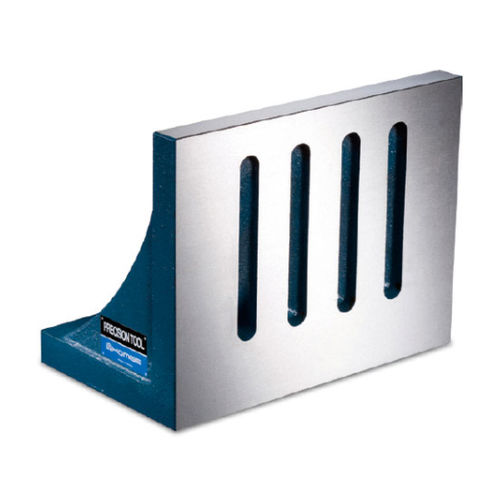

Plaque de bridage de précision HL series

à rainureen fontetype fourche

Présentation

• Plaque d'angle rainurée à 90° en fonte
• Surface de bridage et base équipées de rainures de serrage pour fixation par goupilles ou boulons
• Rectifiée de précision pour assurer la perpendicularité

Dimensions (unité : inch)
Modèle | A | B | C | Poids (kg)
HL-4" | 4 1/2" | 3 1/2" | 3" | 2
HL-6" | 6" | 5" | 4 1/2" | 3.5
HL-8" | 8" | 6" | 5" | 7
HL-10" | 10" | 8" | 6" | 12
HL-12" | 12" | 9" | 8" | 25

Applications

• Référence d'angle pour opérations d'usinage et contrôles
• Maintien et bridage des pièces sur fraiseuses, perceuses et bancs de contrôle
• Traçage, réglage et assemblage nécessitant une référence 90°

Caractéristiques techniques

• Série : série HL (HL-4", HL-6", HL-8", HL-10", HL-12")
• Matériau : fonte
• Type : plaque d'angle 90° avec rainures
• Bridage : surface et base munies de rainures de serrage
• Finition de surface : rectifiée de précision
• Unités : inch pour les dimensions ; poids en kg
