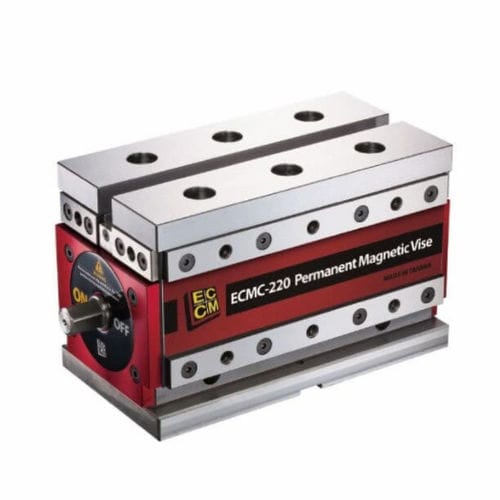

Plateau magnétique à aimants permanents ECMC series

rectangulairepour machine-outilpour rectification

Aperçu

• Étau magnétique permanent conçu pour assurer un serrage magnétique rapide et sûr pour l'usinage 5 faces et les changements rapides de pièce.
• Compatible avec des mors mous magnétiques et l'agencement modulaire pour des dispositifs de serrage haute densité sur table de machine et tombstones.

Avantages

• Adapté au usinage de matériaux magnétiques.
• Permet un serrage rapide et un accès 5 faces pour des opérations multi-faces efficaces.
• Configuration flexible avec plusieurs mors magnétiques pour s'adapter à différentes géométries de pièces et dispositions de production.

Caractéristiques

• Utilisation et domaines d'application : fraisage, rectification, tournage, perçage et environnements d'automatisation intégrée.
• Échelle machine et pièce : optimisé pour des pièces de taille moyenne à grande sur fraiseuses lourdes et centres d'usinage CNC haute précision.
• Solution modulaire sur mesure : plusieurs étaux ECMC peuvent être disposés sur une table ou des montages verticaux pour créer des solutions de serrage personnalisées et haute densité.

Dessin technique
Dessin technique disponible indiquant les dimensions de la surface magnétique, la hauteur totale et l'interface de montage pour l'étau magnétique ECMC.

SPÉCIFICATIONS (Unité : mm)
Modèle | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | S | Force Magnétique de Retenue | Épaisseur Minimale de Pièce | Poids (kg)
ECMC-380 | 188 | M10 | 23 | 92 | 122 | 160 | 18.5 | 187.5 | 18 | 139 | 278 | 344 | M10 | 140 | 90 | M12 | 3300kgf±5% | 40 | 70
ECMC-220 | 133 | M10 | 19 | 69.5 | 78 | 140 | 15 | 134 | 18 | 122 | 244 | 305 | M10 | 124 | 66 | M12 | 2100kgf±5% | 30 | 39
ECMC-130 | 108 | M8 | 13 | 56.5 | 62 | 95 | 12 | 108 | 18 | 99 | 198 | 230 | M8 | 100 | 48 | M10 | 1200kgf±5% | 20 | 20
ECMC-75 | 76 | M6 | 13 | 40 | 43.5 | 84 | 10 | 78 | 18 | 89.5 | 179 | 213 | M8 | 92 | 38 | M8 | 760kgf±5% | 15 | 10

EXEMPLES D'APPLICATION
Adapté à l'usinage 5 faces et aux lignes de production automatisées ; exemples : fraisage de précision de pièces magnétiques et dispositions haute densité d'étaux pour production par lots.

ACCESSOIRES STANDARDS

• 2 pièces de butée
• 4 pièces de serre
• 1 poignée
• 2 cales d'alignement

Caractéristiques techniques / spécifications

• Série : ECMC (famille d'étaux magnétiques permanents).
• Force magnétique de serrage (typ.) : ECMC-380 : 3300 kgf ±5 % ; ECMC-220 : 2100 kgf ±5 % ; ECMC-130 : 1200 kgf ±5 % ; ECMC-75 : 760 kgf ±5 %.
• Épaisseur minimale de pièce : de 15 mm à 40 mm selon le modèle.
• Plage de poids : 10 kg à 70 kg selon le modèle.
• Interfaces de fixation/filtrages et dimensions détaillées disponibles dans le dessin technique et la fiche produit.
