Codeur rotatif incrémental PA 02 seriesmécanique15 Vcc24 Vcc
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- incrémental
- Technologie
- mécanique
- Tension d'alimentation
- 15 Vcc, 24 Vcc, 12 Vcc
- Matériau
- en acier inoxydable
- Niveau de protection
- robuste, IP54
- Applications
- pour l'industrie
- Résolution codeurs incrémentaux (impulsions/tour)
5 000 unit
- Diamètre du boîtier
102 mm
(4,02 in)- Diamètre de l'axe
12 mm
(0,47 in)- Fréquence de sortie
100 kHz
- Température de process
Max: 70 °C
(158 °F)Min: -30 °C
(-22 °F)
Description

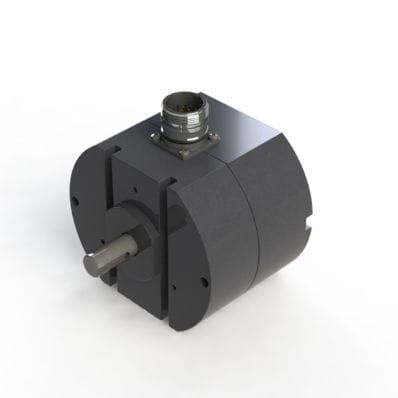

Codeur rotatif incrémental avec un arbre solide
conception extrêmement robuste et haut degré de protection
Pour les exigences industrielles les plus élevées
Faible couple
Caractéristiques électriques
Consommation de courant maximale : 80 mA (sans charge)
Charge de sortie max : 30 mA (par canal)
Ondulation résiduelle : max. ± 5% UB
Alimentation électrique : 5 V DC ± 5
Consommation de courant maximale : 80 mA
Caractéristiques mécaniques
Boîtier : Zinc moulé sous pression
Arbre : acier inoxydable
Roulement : Roulement à billes à gorge profonde
Poids : environ 1,2 kg
Type de protection : IP 54
Vitesse maximale : 6.000 U/min
Couple : environ 3 Ncm
Charge max. sur l'arbre : axiale 30 N
radiale 50 N
---
