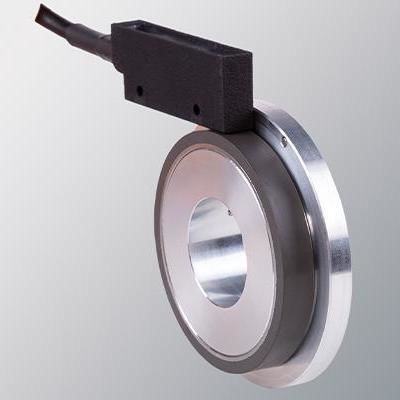

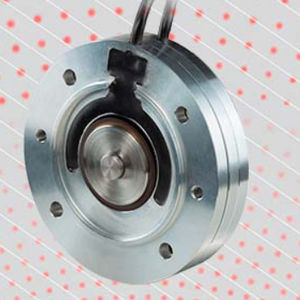

Codeur rotatif incrémental MSF-INC

magnétique14 bitsà sortie numérique

Overview

• Résolution jusqu'à 16384 impulsions par tour
• Système de mesure sans contact
• Montage facile
• Dimensions compactes
• Conçu pour des applications exposées à des conditions ambiantes sévères possibles (vibrations, humidité, poussière, etc.)

Caractéristiques mécaniques
Matériaux : Boîtier : PC
Support aimant : Aluminium
Aimant : Samarium liant plastique
Fixation du boîtier : 2 trous
Jeu radial arbre moteur : 0,05 mm
Vitesse maximale : 6000 tr/min
Distance de travail : Voir les dessins "Sensor alignment tolerances"
Couple de serrage : 1,5 Nm (M4 Magnetic wheel CRI)
Protection contre la poussière et les projections selon DIN EN 60529 : IP67
Poids approx. : 0,15 Kg
Plage de température de fonctionnement : -25°C à +85°C
Vibration selon DIN EN 60068-2-6 : 100 m/s² (10Hz–2000Hz)
Choc selon DIN EN 60068-2-27 : 1000 m/s² (6 ms)
Raccord radial : câble 2 m ou connecteur industriel (autres longueurs sur demande) ; connecteur femelle non inclus


Signaux de sortie
Type de sortie : Push-Pull Differential (compatible TTL (*))
Tension électronique de sortie : 5…30 VDC
Niveau 'High' : > VCC – 3 VDC
Niveau 'Low' : < 2,5 VDC
Consommation : chargé < 120 mA @ 30 V
Fréquence : ≤ 100 kHz
Charge max. par canal : 40 mA
Protection contre les courts-circuits : Oui
Protection contre l'inversion de polarité : Oui
Phasage des canaux : Canal A en avance de 90° électrique sur canal B (vue côté arbre, rotation horaire). (*) TTL/RS422 disponible si alimentation 5 VDC.


Spécifications techniques

• Série / famille : MSF-INC
• Marque : Hohner Automation
• Référence exemple : MSF-INC-512-32-112
• Résolution : jusqu'à 16384 impulsions par tour
• Principe de mesure : système magnétique sans contact
• Montage : fixation boîtier par 2 trous
• Jeu radial admissible : 0,05 mm
• Vitesse maximale : 6000 tr/min
• Indice de protection : IP67 (DIN EN 60529)
• Température de fonctionnement : -25°C à +85°C
• Résistance aux vibrations : 100 m/s² (10Hz–2000Hz)
• Résistance aux chocs : 1000 m/s² (6 ms)
• Types de sortie : Push-Pull Differential (compatible TTL); TTL/RS422 disponible à 5 VDC
• Tension d'alimentation / sortie électronique : 5…30 VDC
• Fréquence maximale : ≤ 100 kHz
• Charge max. par canal : 40 mA
• Protections : court-circuit et inversion de polarité
• Connexion : raccord radial avec câble 2 m ou connecteur industriel (connecteur femelle non inclus)
• Couple de serrage (roue magnétique CRI) : 1,5 Nm (M4)
• Poids approximatif : 0,15 Kg
• Matériaux : boîtier PC ; support aimant aluminium ; aimant samarium liant plastique
