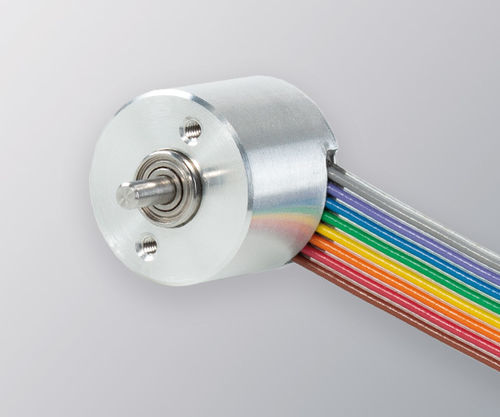

Codeur rotatif incrémental 18

à arbre plein5 Vcc4.5 Vcc

Présentation

• Codeur incrémental miniature à arbre sortant pour applications industrielles
• Résolution jusqu'à 4096 impulsions par tour
• Diamètre du boîtier : 18 mm
• Ø arbre : 2,5 mm
• Classe de protection : IP54 (mention en entête)
• Connexion : câble (standard 150 mm avec connecteur ; autres longueurs sur demande)

Caractéristiques mécaniques
Matériaux : Couvercle et boîtier : Aluminium ; Axe : Acier inoxydable
Roulements : À billes (durée de vie 1×10^10 tours)
Vitesse mécanique maximale : 6000 rpm
Protection (DIN EN 60529) : IP50 (valeur du tableau mécanique)
Moment d'inertie du rotor : 0,1 gcm^2
Couple de démarrage à 20°C : ≤ 0,01 Ncm
Charge axiale maximale : 5 N ; Charge radiale maximale : 3 N
Poids : env. 0,02 kg
Température de fonctionnement : -10°C à +85°C
Vibrations (DIN EN 60068-2-6) : 100 m/s^2 (10 Hz–2000 Hz)
Chocs (DIN EN 60068-2-27) : 1000 m/s^2 (6 ms)
Résolution maximale : 4096 impulsions par tour
Options de connexion : axiale ou radiale ; câble standard 150 mm avec connecteur (connecteur femelle non inclus) ; autres longueurs sur demande

Signaux de sortie
Circuit de sortie : RS422 (compatible TTL) et NPN Open Collector
Tension d'alimentation : RS422 : 4,5–5,5 VDC ; NPN Open Collector : 4,5–13,2 VDC
Tension de sortie : RS422 : 5 VDC ; NPN : 4,5–13,2 VDC
Capacité de charge max. / canal : ±20 mA (les deux types)
Niveau signal "bas" : VOL < 0,5 VDC (les deux)
Niveau signal "haut" : RS422 VOH > 2,5 VDC ; NPN VOH > VCC – 2 VDC
Fréquence : RS422 jusqu'à 300 kHz ; NPN jusqu'à 250 kHz
Protection contre inversion de polarité : Oui (les deux)
Phasage des canaux : Le canal A devance le canal B de 90° électriques (vue côté arbre, rotation horaire)

Caractéristiques / Spécifications techniques

• Modèle : SERIE 18
• Marque : Hohner Automation
• Référence (SKU) : 18-1727-1024
• Diamètre du boîtier : 18 mm
• Ø arbre : 2,5 mm (acier inoxydable)
• Résolution maximale : 4096 imp./tr
• Vitesse mécanique max. : 6000 rpm
• Roulements : À billes (durée de vie 1×10^10 tours)
• Matières : Aluminium (couvercle, boîtier) ; axe inox
• Moment d'inertie : 0,1 gcm^2
• Couple de démarrage (20°C) : ≤ 0,01 Ncm
• Charges admissibles : axial 5 N / radial 3 N
• Poids : env. 0,02 kg
• Température de fonctionnement : -10°C à +85°C
• Classe de protection : IP54 (entête) / IP50 (tableau mécanique)
• Connexion : axiale ou radiale, câble standard 150 mm avec connecteur (connecteur femelle non inclus) ; autres longueurs sur demande
• Sorties : RS422 (TTL compatible) ou NPN Open Collector
• Tensions d'alimentation : RS422 4,5–5,5 VDC ; NPN OC 4,5–13,2 VDC
• Fréquence : RS422 jusqu'à 300 kHz ; NPN jusqu'à 250 kHz
