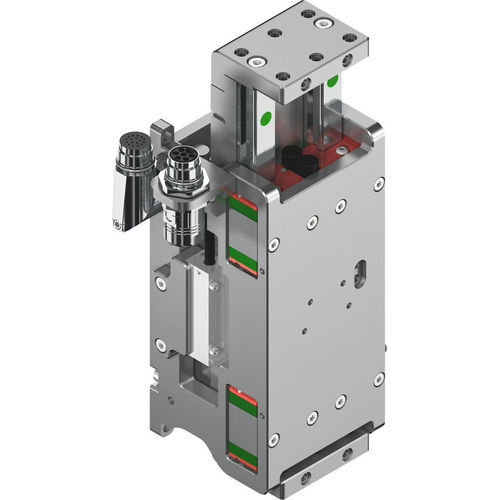

Axe linéaire à profilé CV080LA11

à entraînement directà moteur linéaireà détection de position

DescriptionAxes linéaires CV compacts conçus pour des applications verticales à grande vitesse. Ces axes à entraînement direct et construction compacte offrent des temps de positionnement très courts et une grande stabilité de process. Le bras léger confère une dynamique élevée, rendant la série CV particulièrement adaptée aux mouvements verticaux. Options disponibles : contrepoids ; course, chaussette porte-câbles, capteur de position et blocage personnalisables. Les axes CV peuvent être combinés en systèmes X‑Z ou intégrés facilement dans des systèmes d'axes linéaires. Données CAD téléchargeables.

Principales caractéristiques

• Axe linéaire compact à entraînement direct
• Haute dynamique grâce au bras léger
• Conçu pour des applications verticales à grande vitesse
• Contrepoids en option
• Personnalisable : course, chaîne porte‑câbles, système de mesure de position, verrouillage
• Peut être combiné en systèmes X‑Z et intégré dans des systèmes d'axes linéaires
• Données CAD disponibles

Aperçu technique (variante listée)Largeur de profil [mm] | Force de pointe [N] | Course max. [mm] | vmax [m/s] | amax [m/s²] | Répétabilité [mm]
80 | 289 | 300 | 5 | 80 | ± 0,005

Caractéristiques / Spécifications

• Modèle : CV080LA11
• Largeur de profil : 80 mm
• Force de pointe : 289 N
• Course maximale : 300 mm
• Vitesse max. : 5 m/s
• Accélération max. : 80 m/s²
• Répétabilité : ± 0,005 mm
