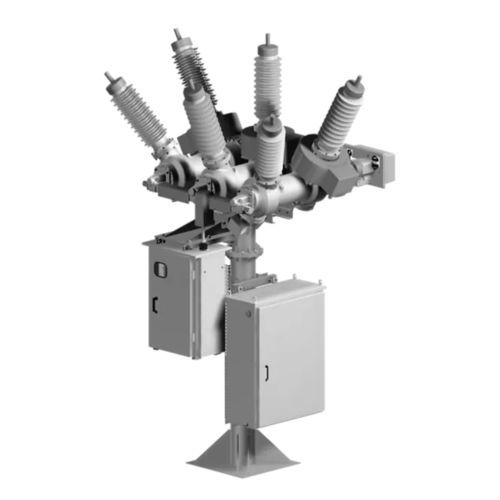

Appareillage de commutation hybride PASS M00

monophaséhaute tensionisolé à l'air

Appareillage de commutation compact entièrement assemblé et testé en usine à haute tension, pour une mise sous tension rapide en 12 heures Le PASS M00 appartient à la famille innovante d’appareillages de commutation hybrides haute tension PASS (système de prise et d’interrupteur) d’Hitachi Énergie. La série PASS regroupe en un seul module toutes les fonctions d’une baie complète d’appareillages de commutation. La conception hybride utilise des barres omnibus isolées à l’air traditionnelles pour se connecter à d’autres équipements de la sous-station tout en enfermant les fonctions de baie suivantes dans un boîtier monophasé isolé au gaz : Disjoncteur • Sectionneur combiné et commutateurs de mise à la terre • Transformateurs de tension et capteurs de tension • Transformateurs de courant • Option d’entraînement du moteur • Option de commutateur de mise à la terre rapide • Option de câble enfichable Les modules PASS sont entièrement assemblés et testés en usine, prêts pour une installation et une mise sous tension rapides. Le PASS M00 est disponible en de nombreuses configurations, y compris une barre omnibus simple, une barre omnibus double, une tour éolienne en mer, une baie d’appareillage de commutation préconfigurée et configurée en H, et diverses autres configurations personnalisées sont possibles. Applications • Intégration de l’énergie renouvelable au réseau • Connexions minières à distance • Sous-stations mobiles ou montées sur patins • Extensions de sous-station ou remplacements de baie
