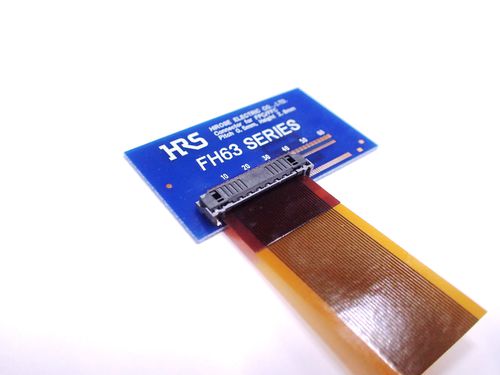

Connecteur de données FH63

FPC/FFCFPCFFC

HIROSE a présenté la gamme de la série FH63 des connecteurs plats du circuit imprimé de circuit flexible plat (FFC/FPC) pour permettre l'insertion automatisée d'un FFC/FPC, idéal pour des applications industrielles et des véhicules à moteur. La série de connecteur est le °C 105 résistant à la chaleur et répond à des exigences des véhicules à moteur graves, et soutient les conditions de transmission de signal du port incorporé 1,3, HDMI 1.4a, USB 3,0 d'affichage, et V-par-Un le HS. Une serrure simple unique d'action permet à un FFC/FPC d'être inséré dans le connecteur sans ouvrir le levier de serrure. Ceci peut être fait avec une main ou par les machines automatisées pour sauver le délai d'assemblage précieux et pour réduire joindre l'échec. La soudure wicking est empêchée par une barrière spéciale de nickel qui est appliquée aux contacts. Le flux est également empêché par les espaces larges dans le secteur de montage. Le FH63 peut accepter un FFC, un FPC ou FFC protégé pour la prévention d'IEM permettant des options flexibles de conception. Fonctionnalités clé •Nombre de contacts : 30 •Lancement : 0.5mm •Estimation actuelle : 0.5A •Estimation de tension : AC/DC 50V •Serrure simple d'action •RoHS conforme •Halogène libre Les applications idéales sont des systèmes de navigation de voiture, dans les caméras de véhicule, l'info-spectacle de voiture, les systèmes tenus dans la main de jeu, la caméra de fa, l'équipement industriel de contrôle, l'amplificateur servo, les dispositifs médicaux et d'autres.
