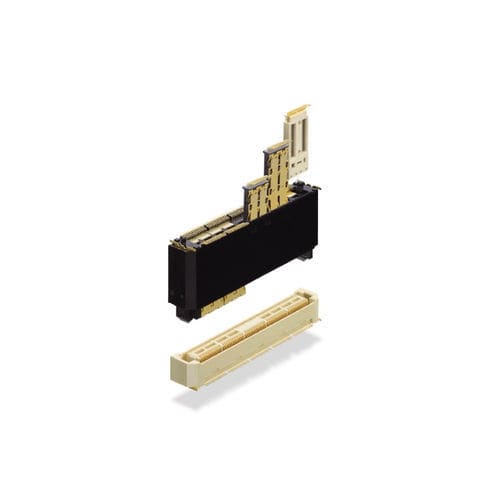

Connecteur de données XG1 seriesCMSmezzanineparallèle
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- de données
- Format
- CMS, mezzanine
- Forme
- parallèle
- Applications produit
- de carte électronique, d'empilage
- Autres caractéristiques
- à deux rangées, de grande taille
- Courant primaire
0,3 A
- Tension
50 V
- Pas
0,5 mm
(0,02 in)- Débit
16 b/s
- Température de fonctionnement
Min: -55 °C
(-67 °F)Max: 85 °C
(185 °F)
Description
Connecteurs 16+Gbps au pas de 0,5 mm, avec différentes hauteurs d'empilement
1. Pas de 0,5 mm / Double rangée CMS
2. Hauteur d'empilement: 20 ~ 23mm (2 pièces), 25 ~ 44mm (3 pièces)
3. Nombre de voies disponibles: 52 / 78 / 104 / 130 / 156 / 208 / 260 contacts
4. Coplanarité CMS: inférieure à 0,1 mm
5. Variantes possibles des contacts de transmission (se référer au diagramme fonctionnel)
6. Auto-alignement important: +/- 4 mm
7. Protection des contacts lors d'un accouplement oblique : jusqu'à 5°
8. Fiabilité de la soudure
9. Sécurité de contact: 1,2 mm
