Groupe de pompage auto-amorçant PS-150

stationnaireindustriel

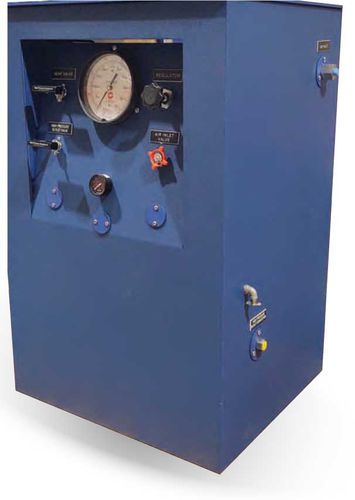

Le système de pompage modèle PS-150 est conçu pour générer une pression hydraulique jusqu'à 150 000 psi au moyen d'une pompe hydraulique pneumatique et d'un multiplicateur. Le rapport de 10 à 1 de l'intensificateur est illustré en détail à la page 73. Ce système est complet et prêt à fonctionner et ne nécessite que le raccordement d'une alimentation en air d'environ 80 psi. La console en acier mesure 26 po de largeur, 24 po de profondeur et 40 po de hauteur. Elle comprend des vannes manuelles, un régulateur d'air, un filtre et un lubrificateur, un manomètre à air, un manomètre haute pression, un réservoir, un filtre à huile, une pompe (0-16 000 psi), des tuyaux haute pression et des raccords connexes. Le manomètre de 0-20 000 psi est relié au côté basse pression de l'intensificateur qui a un rapport de 10 à 1. La pression du côté haute pression de l'intensificateur est donc déterminée en multipliant la lecture du manomètre par 10. Une petite variation doit être admise pour tenir compte du frottement de la garniture de l'intensificateur. La pompe hydraulique pneumatique met le système sous pression à 16 000 psi avec les vannes "A" et "B" fermées et le piston du multiplicateur est automatiquement positionné à l'extrémité basse pression de sa course. Les vannes "A" et "C" étant fermées, la vanne "B" est ouverte pour permettre à la pompe de mettre sous pression l'extrémité basse pression de l'amplificateur. Le fluide de l'extrémité haute pression de l'intensificateur est ainsi pressurisé avec un rapport de 10 à 1. Si le multiplicateur atteint la fin de sa course avant que la pression désirée ne soit atteinte, il peut être recyclé. Le débit du multiplicateur est d'environ 1,2 pouce cube par course.
