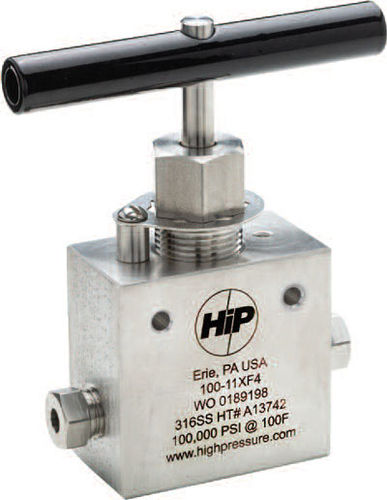

Vanne manuelle XF series

de réglagefiletéeà siège

Raccords haute pression (coniques et filetés) pour tubes de 1/4", 3/8" et 9/16" de diamètre extérieur Les tiges à embout non rotatif assurent une longue durée de vie aux sièges de soupape. Le modèle de tige robuste de type "roulé" est illustré ci-dessous Les presse-étoupes et les colliers pour tubes sont fournis avec chaque vanne, sauf demande contraire (les presse-étoupes et les colliers sont illustrés à la page 61) Les matériaux comprennent l'acier inoxydable 316 et 17-4 pour les corps de vanne avec des tiges de section inférieure en acier à outils. La garniture du robinet est en téflon Les raccords correspondants (coudes, tés, croix, etc.) sont présentés à la page 59 Des vannes à siège remplaçable sont disponibles pour les tubes de 1/4" de diamètre extérieur. Ces vannes présentent le même style de corps et les mêmes dimensions que les vannes d'angle à deux voies (illustrées ci-dessous). Pour commander, ajoutez "R" au numéro de catalogue correspondant de la vanne à deux voies (par exemple, 100-12XF4R). Caractéristiques des vannes Tige fendue non rotative Garniture sous les filets de la tige Corps en acier inoxydable de type 316 à haute résistance à la traction Dispositif de verrouillage positif du presse-étoupe Aucun réglage de la tige n'est nécessaire Poignées en T noires Tailles de tube de 1/4" à 9/16"
