Pince de courant AC/DC 9272-05

portablede mesure

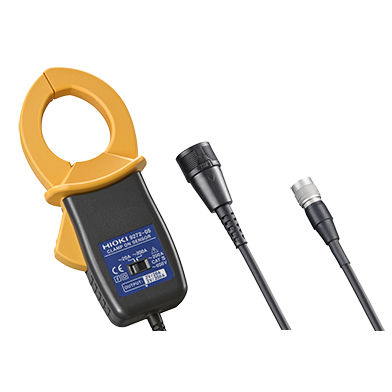

PINCE SUR LE CAPTEUR 9272-05 Idéal pour mesurer le courant alternatif à basse fréquence, comme les dispositifs de contrôle d'onduleurs Vue d'ensemble Les capteurs de courant Hioki sont les meilleurs appareils de leur catégorie pour une utilisation avec des compteurs d'énergie, des HiCorders à mémoire et des oscilloscopes haute performance. Le 9272-10/9272-05 est un capteur de courant alternatif de 1 Hz à 100 kHz idéal pour mesurer les équipements à basse fréquence tels que les onduleurs. CAT III 600V Caractéristiques principales - caractéristiques supérieures de basse fréquence et de phase, adaptées pour tester le courant et la puissance des dispositifs de commande des onduleurs - Large bande de fréquence de 1 Hz à 100 kHz, parfaite pour l'analyse harmonique, l'analyse FFT et le contrôle de la forme d'onde (CA uniquement) Spécifications de base (précision garantie pendant 6 mois, précision post-réglage garantie pendant 6 mois) Courant nominal - 20 A AC, ou 200 A AC (sélectionnable) Entrée maximale autorisée - 50 A eff. (à 20 A), 300 A eff. (à 200 A) Caractéristiques de fréquence - 1 Hz (±2 % rdg. ±0,1 % f.s.) à 100 kHz (±30 % rdg. ±0,1 % f.s.) Précision de l'amplitude et de la phase - Amplitude : ±0,3 % rdg. ±0,01 % f.s. Phase : ±0,2 ° (45 à 66 Hz) Tension de sortie - gamme de courant nominal de 2 V/20 A, ou gamme de courant nominal de 2 V/200 A (tension de sortie avec l'unité de capteur, utilisation avec un appareil ayant une résistance d'entrée de 1 MΩ ou plus) Tension nominale max. à la terre - 600 V eff (CAT III) Diamètre du noyau - φ 46 mm (1,81 in) Alimentation électrique - ±11 V à ±15 V DC (Alimentation fournie par l'unité de détection, qui supporte 100 à 240 V AC) Consommation électrique - 5 VA Max. (pour une mesure de 200 A)
