Accessoire d'essais IM series

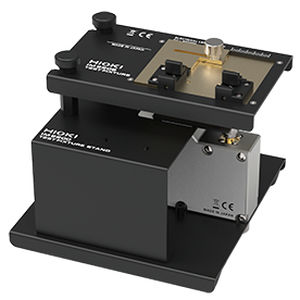

MONTAGE D'ESSAI IM9202 Dispositif de test tout-en-un pour les essais à haute fréquence 600 MHz d'une gamme variée de composants Vue d'ensemble Les compteurs LCR et les analyseurs d'impédance Hioki vont des appareils à courant continu aux appareils à 3 GHz pour répondre à un large éventail d'applications dans le domaine du test des composants électroniques. L'appareil de test IM9202 prend en charge les tests à haute fréquence jusqu'à 600 MHz lorsqu'il est associé à la série d'analyseurs d'impédance IM7580, et offre un mécanisme de mise en scène unique qui permet de valider des composants et des dispositifs de formes et de tailles diverses, y compris des puces RFID et NFC. Caractéristiques principales - Dispositif d'essai pour la série IM7580 de l'ANALYSEUR D'IMPÉDANCE - Tests en haute fréquence jusqu'à 600 MHz - Tester l'impédance de dispositifs de formes et de tailles diverses, y compris les dispositifs à trous métallisés/trous de passage, les CMS et les puces RFID et NFC - aide à identifier correctement la fréquence de résonance propre (FRS) et la résistance en série équivalente (RSE) pour valider les performances des composants Aperçu des spécifications Gamme de fréquences - DC à 600 MHz Tailles d'emballage compatibles - LEADED Axial - Espacement des fils (longueur du corps du composant) : 1 mm à 25 mm - Longueur du plomb : 2 mm à 10 mm - La hauteur pour diriger : 2,5 mm maximum Radial - Espacement des fils : 2 mm à 26 mm - Longueur du plomb : 2 mm minimum SMD - Longueur : 1,6 mm à 23 mm - Largeur : 0,8 mm minimum - La hauteur : Minimum 0,65 mm Structure des électrodes - 2-terminal
