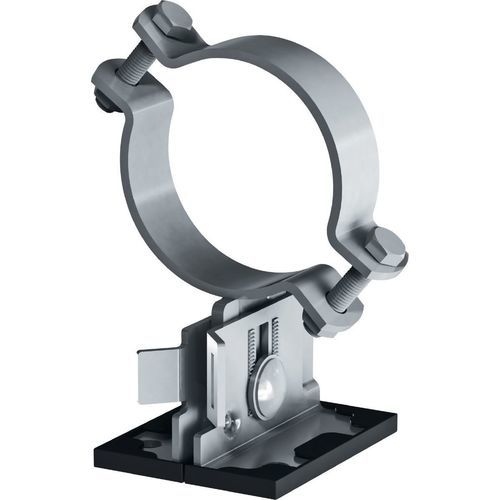

Système de support de tubes MP-PS 1-1

Description du produit
Support de tuyau à revêtement extérieur (OC) avec réglage en hauteur et en inclinaison, destiné aux applications industrielles lourdes. Convient pour des diamètres extérieurs de 21 à 173 mm (1/2 in à 6 in).

Résumé

• Résistance au feu : Non
• Plage de température : -4 à 572 °F (-20 à 300 °C)
• Composition des matériaux : Platine de base S280GD / Modified POSMAC-C ; Arceaux et platine intermédiaire S235JR (DIN EN 10025) ; Plaque coulissante PA66 + GF30 ; Boulon : acier classe 8.8 ; Écrou : acier classe 8

Données techniques
Finition de surface : Revêtement extérieur (HDG). Galvanisé à chaud : Oui. Inox : Non.
Épaisseurs des matériaux : platine de base 4 mm ; platine intermédiaire 7 mm ; plaque coulissante 3 mm ; rondelle dentelée 4 mm.
Plage de température : -4 à 572 °F (-20 à 300 °C).
Conditions environnementales : Extérieur, pollution faible à modérée (C3 / C4 - faible).
Supports applicables : Béton, acier, systèmes de support modulaires.
Taille de clé : 19 mm. Couple de serrage pour réglage en hauteur : 36,88 ft-lbf (≈50 Nm). Longueur : 5,5 in (≈140 mm).
Coefficients de frottement (plaque coulissante PA66-GF30) : Zinc‑Magnésium 0,146 ; Galvanisé à chaud 0,129 ; Électro-zingué 0,177.

Fonctionnalités

• Polyvalence universelle – même système pour appuis fixes, coulissants, guidés ou autoportants sur poutres modulaires, poutres métalliques et béton
• Soutien logiciel étendu – PROFIS, Hilti FixPoint Calculator, bibliothèques BIM/CAD et plug-ins
• Données de charge et documentation disponibles – conception selon EN13480-3, Eurocode 3 et MSS-SP58
• Installation plus rapide sur site – réglage de la hauteur et de l’inclinaison après fixation
• Large plage de serrage – compatible avec différents tuyaux avec ou sans garnitures

Applications

• Fixation de tuyaux sur poutres métalliques, béton ou poutres modulaires de support
• Installations de tuyauterie en industrie onshore, production d’énergie, pharmaceutique, électronique et automobile
• Adapté pour des températures d’utilisation jusqu’à 300 °C et une épaisseur d’isolation jusqu’à 220 mm
• Recommandé pour usage intérieur ou extérieur avec pollution faible à modérée (C3)

Caractéristiques / spécifications techniques

• Modèle : MP-PS 1-1
• Diamètres extérieurs applicables : 21–173 mm (1/2 in à 6 in)
• Finition de surface : Revêtement extérieur (HDG)
• Matériau - platine de base : S280GD / Modified POSMAC-C
• Matériau - arceaux & platine intermédiaire : S235JR (DIN EN 10025)
• Plaque coulissante : PA66 + GF30
• Boulon : acier classe 8.8 ; Écrou : acier classe 8
• Épaisseurs : platine de base 4 mm ; platine intermédiaire 7 mm ; plaque coulissante 3 mm ; rondelle dentelée 4 mm
• Taille de clé : 19 mm
• Couple de serrage (réglage hauteur) : 36,88 ft-lbf (≈50 Nm)
• Longueur : 5,5 in (≈140 mm)
• Plage de température : -4 à 572 °F (-20 à 300 °C)
• Galvanisé à chaud : Oui
• Inox : Non
• Adaptation environnementale : Extérieur, pollution faible à modérée (C3 / C4 - faible)
• Coefficients de frottement (PA66-GF30) : Zinc‑Magnésium 0,146 ; Galvanisé à chaud 0,129 ; Électro-zingué 0,177
