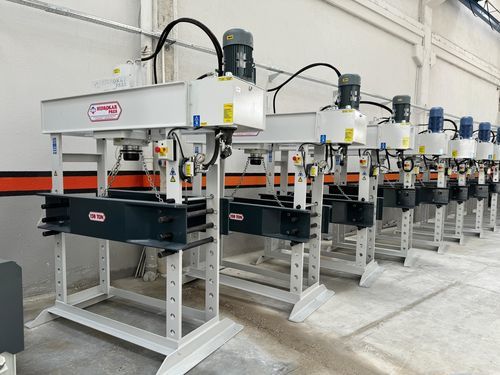

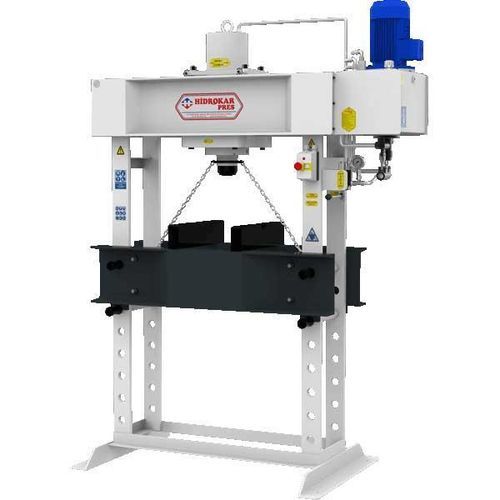

Presse hydraulique HAP-Smotoriséeà poinçonnerà redresser
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Actionnement
- hydraulique, motorisée
- Fonction
- de rivetage, d'estampage, de cintrage, à redresser, à poinçonner, de production, pour désassemblage, à compression, découpe emporte-pièce, de sertissage, de test, de mise au point, scelleuse
- Applications
- pour aluminium, pour tôle, pour applications automobiles, pour l'industrie automobile, pour applications industrielles, pour acier, de tube, pour pièces automobile, de réparation, pour bande en métal fine, pour l'application de connecteurs press fit, les flans, pour outillage, pour matériaux composites, pour l'aérospatiale, pour joint d'étanchéité, pour profilés, pour manchon
- Structure
- à piston mobile, à cadre
- Commande
- à contrôle manuel
- Autres caractéristiques
- verticale, d'atelier
- Force
Min: 150 tf
- Ouverture
Min: 950 mm
(37 in)- Course
Min: 400 mm
(15,748 in)- Largeur du plateau
Max: 2 050 mm
(81 in)Min: 500 mm
(20 in)- Pression max.
Min: 250 bar
(3 626 psi)- Vitesse de presse
Min: 6 mm/s
- Vitesse de retour
Min: 9 mm/s
- Poids
Min: 1 250 kg
(2 756 lb)- Longueur hors tout
Min: 2 050 mm
(81 in)- Hauteur hors tout
Min: 2 350 mm
(93 in)
Description
Aperçu
Présentes dans de nombreux ateliers, ces presses constituent des machines de base pour le pressage, le pliage, le rivetage, l'extraction de roulements, le redressage et des opérations similaires. La fabrication est orientée client et les unités peuvent être produites dans différentes capacités, dimensions et configurations sur demande. Gamme standard de fabrication : force de pressage 10–400 t et surface de table 500–2050 mm.
Caractéristiques principales
Options
Tableau technique (valeurs par colonne ; l'ordre des colonnes correspond au titre TON)
Force de presse - TON : 10 | 20 | 30 | 60 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 | 250 | 300 | 400
Distance entre colonnes | D | mm | | | 550 | 550 | 700 | 900 | 950 | 1000 | 1550 | 1050 | 1250 | 2050 | 1500 | 2050 | 1500 | 1500 | 1500
Ouverture utile | F | mm | | | 950 | 950 | 1100 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950
Largeur intérieure | E | mm | | | 140 | 180 | 250 | 300 | 300 | 380 | 500 | 350 | 440 | 550 | 400 | 600 | 450 | 550 | 550 | 550
Largeur de table | G | mm | | | 280 | 340 | 442 | 520 | 552 | 630 | 776 | 605 | 716 | 780 | 695 | 895 | 695 | 793 | 865
Course du cylindre | | mm | | | 250 | 250 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400
Puissance moteur | | kW | | | 0,75 | 0,75 | 1,5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5,5 | 5,5 | 7,5 | 7,5 | 7,5
Débit pompe | | lt/min | | | 2,3 | 2,9 | 6,1 | 9 | 12 | 12 | 12 | 16 | 16 | 16 | 22 | 22 | 28 | 28 | 28
Vitesse descente | | m/s | | | 9,9 | 6,3 | 9,8 | 9 | 7,8 | 7 | 7 | 7,6 | 6 | 6 | 5,9 | 5,9 | 6,6 | 5,4 | 4,5
Vitesse retour | | m/s | | | 16,5 | 8,4 | 15,2 | 15 | 13,1 | 11 | 11 | 10,8 | 9 | 9 | 9 | 9 | 9 | 11,4 | 8,2 | 8,3
Largeur | C | m | | | 550 | 550 | 650 | 900 | 900 | 900 | 1000 | 1000 | 1000 | 1200 | 1100 | 1200 | 1100 | 1250 | 1600
Longueur | B | mm | | | 930 | 1040 | 1300 | 1545 | 1700 | 1700 | 2250 | 1860 | 2000 | 2800 | 2405 | 3000 | 2500 | 2600 | 2900
Hauteur | A | mm | | | 1730 | 1740 | 2070 | 2230 | 2300 | 2320 | 2320 | 2285 | 2360 | 2360 | 2540 | 2540 | 2500 | 2500 | 2770
Masse | | kg | | | 160 | 250 | 360 | 560 | 800 | 810 | 1150 | 1150 | 1200 | 1700 | 2050 | 2650 | 2800 | 3300 | 4750
Caractéristiques / Spécifications techniques (résumé)
Présentes dans de nombreux ateliers, ces presses constituent des machines de base pour le pressage, le pliage, le rivetage, l'extraction de roulements, le redressage et des opérations similaires. La fabrication est orientée client et les unités peuvent être produites dans différentes capacités, dimensions et configurations sur demande. Gamme standard de fabrication : force de pressage 10–400 t et surface de table 500–2050 mm.
Caractéristiques principales
- Construction en acier solide
- Unité hydraulique nécessitant un entretien minimal
- Bouton d'arrêt d'urgence
- Commande par levier
- Manomètre
- Cylindre mobile manuel (à partir de 30 t)
- Mécanisme de réglage de la hauteur de la table inférieure
- Pompe manuelle
- Système de sécurité hydraulique
- Système de sécurité électrique
Options
- Commande par boutons
- Réglage manuel de la course du pilon
- Cylindre mobile à engrenages
- Cylindre mobile avec réducteur
- Jeu de blocs en V
- Jeu de poinçons
- Plaque de travail pour la table inférieure
- Barrière lumineuse
- Cage de sécurité
- Capot de sécurité
Tableau technique (valeurs par colonne ; l'ordre des colonnes correspond au titre TON)
Force de presse - TON : 10 | 20 | 30 | 60 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 | 250 | 300 | 400
Distance entre colonnes | D | mm | | | 550 | 550 | 700 | 900 | 950 | 1000 | 1550 | 1050 | 1250 | 2050 | 1500 | 2050 | 1500 | 1500 | 1500
Ouverture utile | F | mm | | | 950 | 950 | 1100 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950
Largeur intérieure | E | mm | | | 140 | 180 | 250 | 300 | 300 | 380 | 500 | 350 | 440 | 550 | 400 | 600 | 450 | 550 | 550 | 550
Largeur de table | G | mm | | | 280 | 340 | 442 | 520 | 552 | 630 | 776 | 605 | 716 | 780 | 695 | 895 | 695 | 793 | 865
Course du cylindre | | mm | | | 250 | 250 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400
Puissance moteur | | kW | | | 0,75 | 0,75 | 1,5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5,5 | 5,5 | 7,5 | 7,5 | 7,5
Débit pompe | | lt/min | | | 2,3 | 2,9 | 6,1 | 9 | 12 | 12 | 12 | 16 | 16 | 16 | 22 | 22 | 28 | 28 | 28
Vitesse descente | | m/s | | | 9,9 | 6,3 | 9,8 | 9 | 7,8 | 7 | 7 | 7,6 | 6 | 6 | 5,9 | 5,9 | 6,6 | 5,4 | 4,5
Vitesse retour | | m/s | | | 16,5 | 8,4 | 15,2 | 15 | 13,1 | 11 | 11 | 10,8 | 9 | 9 | 9 | 9 | 9 | 11,4 | 8,2 | 8,3
Largeur | C | m | | | 550 | 550 | 650 | 900 | 900 | 900 | 1000 | 1000 | 1000 | 1200 | 1100 | 1200 | 1100 | 1250 | 1600
Longueur | B | mm | | | 930 | 1040 | 1300 | 1545 | 1700 | 1700 | 2250 | 1860 | 2000 | 2800 | 2405 | 3000 | 2500 | 2600 | 2900
Hauteur | A | mm | | | 1730 | 1740 | 2070 | 2230 | 2300 | 2320 | 2320 | 2285 | 2360 | 2360 | 2540 | 2540 | 2500 | 2500 | 2770
Masse | | kg | | | 160 | 250 | 360 | 560 | 800 | 810 | 1150 | 1150 | 1200 | 1700 | 2050 | 2650 | 2800 | 3300 | 4750
Caractéristiques / Spécifications techniques (résumé)
- Plage de force de presse : 10–400 t (gamme de production standard)
- Surface de table standard : 500–2050 mm
- Course du cylindre : de nombreux modèles avec 400 mm (variable selon le modèle)
- Plage indicative de puissance moteur : 0,75 kW–7,5 kW (selon le modèle)
- Plage indicative de débit de pompe : ~2,3 lt/min–28 lt/min (selon le modèle)
- Construction en acier solide ; systèmes de sécurité hydraulique et électrique en standard
- Personnalisable avec diverses options (commande par boutons, cage de sécurité, barrière lumineuse, jeu de blocs en V, etc.)
