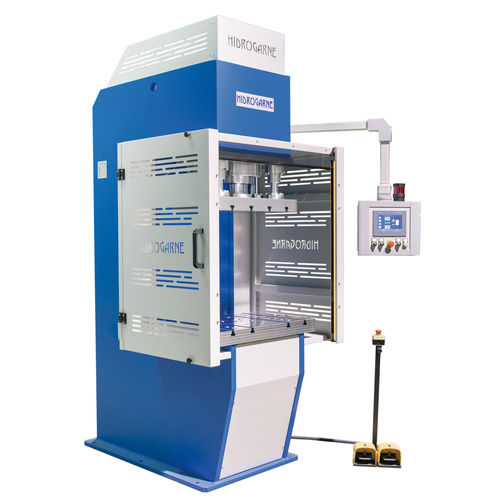

Presse hydraulique CF series

d'estampaged'emboutissage profondde découpe

Spécialement conçues pour réaliser des travaux de moyenne et haute production d’estampage, perforation et d’emboutissage. Structure électro soudée, fabriquée exclusivement en acier S355JR. Sont stabilisées et mécanisées à la fin du processus de soudage. Table supérieure et inférieure en acier C45E mécanisées avec rainures DIN-650. La table supérieure garanties un parallélisme parfait à travers de quatre guides cylindriques latéraux et avec des douilles bimétalliques antifriction. Le cylindre principal est à simple effet avec piston chromé et des guides anti-usure. Pour l’approximation et le retour rapide on a installé deux cylindres latéraux à double effet. Groupe hydraulique motorisée, comprend soupape de pré-remplissage pour l’approximation et retour. Bombe de flux fixe. Comprend soupape anti-retour, une soupape de limitation de pression, une soupape de décompression du cylindre et un équipe de refroidissement air-huile. Pression inférieure aux 290 Bar. Manomètre à bain de glycérine en tonnes. Automate SIEMENS mod. SIMATIC S7 1200 et un panneau de commande réglable avec un écran tactile 7″ KTP-700. Il permet de programmer la puissance, la course du vérin et les vitesses. Avec une capacité de stockage de 300 mémoires. Les manœuvres électriques et hydrauliques sont redondantes et autocontrôlées. Ils intègrent un bloc de sécurité supplémentaire et des dispositifs d’autocontrôle de manœuvre et de sécurité. Il comprend la vérification et la certification du fonctionnement correct et la distance de sécurité pour les photocellules. L’actionnement est effectué par pédale électrique à faible tension. Permet l’installation d’un coussin ou éjecteur hydraulique.
