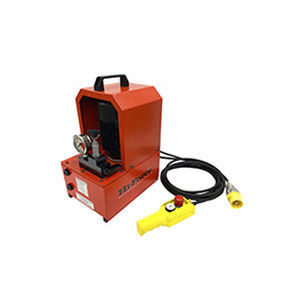

Pompe électrique HEP1 Range

industriellehaute pressionpour applications basse pression

Présentation
Les pompes hydrauliques compactes HEP1, entraînées électriquement et commandées par une télécommande pendante, sont conçues pour une grande variété d'applications industrielles. Le design à deux étages offre un fort débit au 1er étage et un contrôle précis en haute pression au 2nd étage. Pression de service maximale : 700 bar (≈10000 psi). Unité compacte avec poignée intégrée et protection IP55.

Caractéristiques principales

• Conception à deux étages : 1er étage pour débit élevé, 2nd étage pour contrôle haute pression.
• Pression maximale de service : 700 bar (≈10000 psi).
• Changement automatique basse/haute pression pour un fonctionnement continu.
• Capacité utile d'huile par pompe : env. 4,0 L (1,06 gal) ; capacité totale du réservoir : env. 7,0 L (1,85 gal).
• Options de tension moteur (monophasé) : 110V 50 Hz, 120V 60 Hz, 230V 50 Hz, 220V 60 Hz.
• Télécommande pendante fournie (câble de commande 3 m / 10 ft).
• Indice de protection : IP55.
• Les modèles suffixés 'R' incluent une vanne de décharge réglable extérieure et un manomètre rempli de glycérine.

Applications typiques / options de configuration

• Options de vanne : vanne 3 voies multifonction (avance/retour automatique pour sertissage et coupe ; avance/maintien/retour pour levage) et vanne manuelle 4 voies avec maintien de charge.
• Vannes 3 et 4 voies disponibles avec ou sans vanne de décharge réglable extérieure et manomètre.

Remarques sur les performances

• Débit 1er étage : jusqu'à 158,66 in³/min (50 Hz) — env. 2,6 L/min ; les modèles 60 Hz offrent ~15–20% de débit en plus.
• Débit 2nd étage : 21,97 in³/min (50 Hz) — env. 0,36 L/min.
• Capacité utile d'huile par pompe : env. 4,0 L ; capacité totale du réservoir : env. 7,0 L.

Tableau technique (débit / modèles)
Modèle | Type de vanne | Capacité utile huile (L / gal) | 1er étage (in³/min) | 2nd étage (in³/min) | Tension moteur | Modèle 60 Hz | Poids (kg / lbs)
HEP1341 | 3‑ways | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341H | 24.5 / 54.0 lbs
HEP1341R | 3‑ways | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341HR | 25.5 / 56.2 lbs
HEP1342 | 3‑ways | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342H | 24.5 / 54.0 lbs
HEP1342R | 3‑ways | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342HR | 25.5 / 56.2 lbs
HEP1441 | 4‑ways | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441H | 25.0 / 55.1 lbs
HEP1441R | 4‑ways | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441HR | 26.0 / 57.3 lbs
HEP1442 | 4‑ways | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442H | 25.0 / 55.1 lbs
HEP1442R | 4‑ways | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442HR | 26.0 / 57.3 lbs

Tableau technique (dimensions)
Modèle | A (mm) | B (mm) | C (mm) | D (mm) | E (mm)
HEP1341 / HEP1341R / HEP1342 / HEP1342R | 450 | 160 | 240 | 330 | 330
HEP1441 / HEP1441R / HEP1442 / HEP1442R | 450 | 160 | 240 | 350 | 330

Notes

• Capacité totale du réservoir d'huile : env. 7,0 L.
• Tous les modèles 110V et 230V sont fournis pour 50 Hz ; les modèles 60 Hz (120V/220V) fournissent environ 15–20% de débit en plus.
• Les modèles suffixés 'R' sont équipés d'une vanne de décharge réglable externe et d'un manomètre rempli de glycérine.

Caractéristiques / spécifications techniques

• Pression de travail : 700 bar (≈10000 psi).
• Fonctionnement en deux étapes : 1er étage ≈2,6 L/min (50 Hz), 2nd étage ≈0,36 L/min (50 Hz).
• Capacité utile d'huile : ≈4,0 L (par pompe) ; capacité totale ≈7,0 L.
• Options moteur : 110V 50 Hz, 120V 60 Hz, 230V 50 Hz, 220V 60 Hz (monophasé).
• Options de vanne : 3‑ways multifonction ou 4‑ways manuel avec maintien de charge ; versions 'R' avec vanne de décharge réglable externe et manomètre.
• Vanne de sécurité interne tarée à 700 bar.
• Télécommande filaire fournie (3 m).
• Indice de protection : IP55.
• Structure compacte avec poignée intégrée pour transport.
