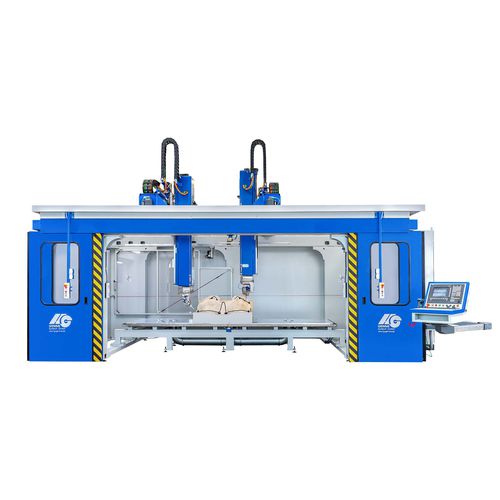

Machine de découpe avec table d'échange G-S-W

au jet d'eaupour matières plastiquespour tissus

La découpe au jet d'eau en technologie 5 axes permet d'effectuer des travaux exigeants sur des corps spatiaux de manière parfaite et particulièrement efficace. Cette technologie de production est un facteur gagnant dans des secteurs industriels tels que l'aéronautique et l'aérospatiale, la construction automobile, la sous-traitance automobile, l'industrie des plastiques, la production à façon. Unité de découpe au jet d'eau 5 axes pour des contours 3D simples à très complexes pour une excellente qualité de découpe. Procédé de découpe à froid sans émission avec jet d'eau pure. Excellente rentabilité grâce à un rendement de production maximum avec précision et à grande vitesse. Construction en acier extrêmement rigide et résistante à la torsion en forme de portique avec axe X supérieur ; tous les entraînements et guidages dans le segment protégé à l'extérieur de l'espace de travail. Commande CNC haute performance NUM ou Siemens. Possibilité de créer facilement des programmes à l'aide de la CAO/FAO. Cabine de sécurité insonorisée. - Plages de déplacement Axe de rotation C 540° et axe de pivotement A ± 135° - Avance rapide axes linéaires X/Y 60 m/min - Avance rapide axe linéaire Z 30 m/min - Axes rotatifs à avance rapide A/C 9 000°/min / 12 000°/min - Précision de positionnement ± 0,1 mm - Répétabilité ± 0,1 mm - Pompe, pompe haute pression KMT avec entraînement hydraulique - Pression de service 520 - 3 800 bar - Rapport de pression 20:1 ; soupape de surpression pour boîtier insonorisé haute pression - Débit max. 3,5 l/min - Coefficient d'utilisation optimal à env. 90 %, ce qui signifie moins d'intervalles d'entretien - Buse avec vanne de buse pneumatique 0,17 mm - 0,20 mm, pompe d'accouplement au porte-outil par tube haute pression ¼". Alimentation de la tête pivotante à l'aide d'un tube d'enroulement flexible - Commande CNC NUM Flexium ou Siemens Sinumerik 840D/SL Operate - Poids de la machine Environ 8.000 kg
